کنترلر vSmart

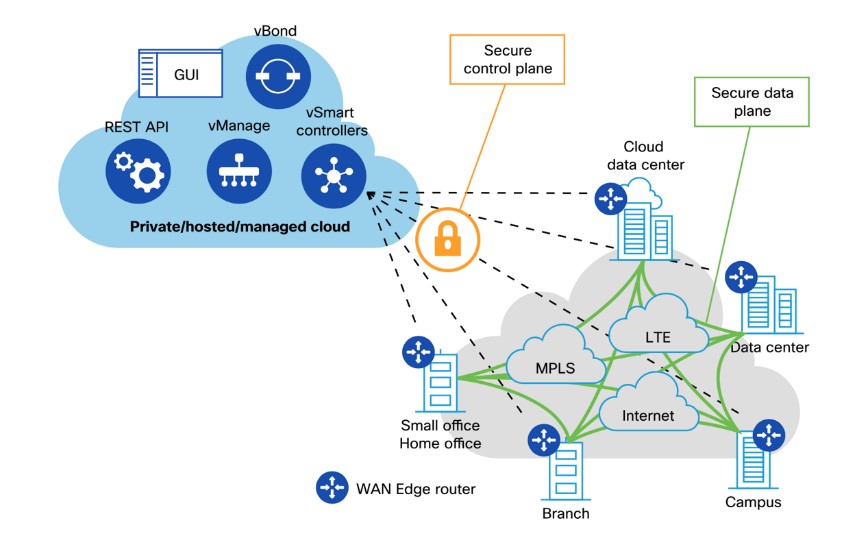

کنترلر vSmart در راه کار Cisco SD-WAN نقش بسیار مهمی را بازی می کند، از این کنترلر به عنوان Orchestrator یاد می شود.

اگر با تکنولوژی DMVPN (یکی از تکنولوژی های معروف و اختصاصی سیسکو برای شبکه های WAN) آشنایی داشته باشید، می دانید که می توان از پروتکل هایی همچون BGP OSPF و EIGRP به عنوان کنترل پروتکل Overlay استفاده کرد. این پروتکل ها بر خلاف OMP (پروتکل اختصاصی Cisco SD-WAN) به صورت اختصاصی جهت استفاده های WAN امروزی طراحی نشده اند، بنابراین نمی توانند نیازهای کاربر را در مواجهه با نیازهای امروزی شبکه های WAN تامین کنند.

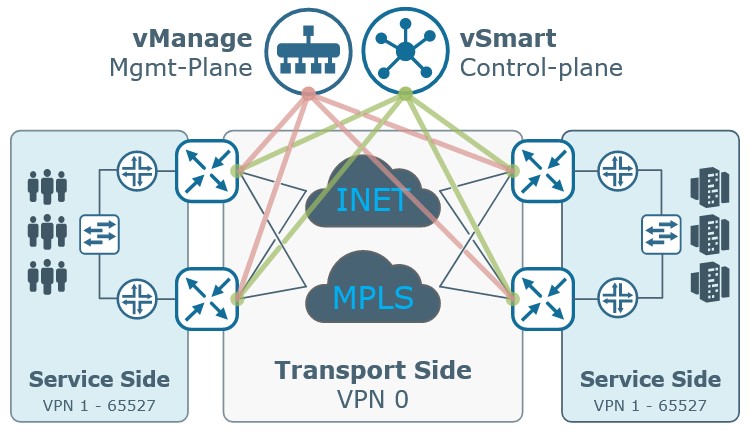

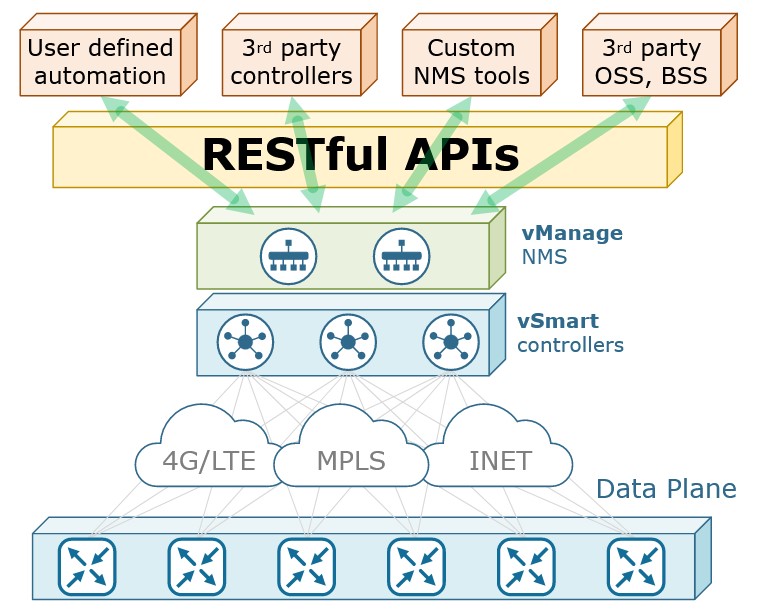

سیسکو با جداسازی Plane های مختلف (Management, Control و Data) که در این مطلب تمرکز ما بر روی Control Plane می باشد، امکاناتی همچون کنترل کامل و متمرکز بر Control Plane کل سیستم SD-WAN، اعمال سیاست های سازمانی در رابطه با اطلاعات مسیریابی و همچنین مقیاس پذیری بسیار بالایی را ارائه می دهد.
برای درک بهتر می توانید vSmart را همچون BGP Route-Reflector در نظر بگیرید، به صورت پیش فرض (بدون هیچ گونه Policy خاصی) شباهت بسیاری با همدیگر داشته با این تفاوت که پروتکل OMP کاملا مستقل و متفاوت بوده و امکانات بسیار زیادی (در کاربرد SD-WAN) دارد.

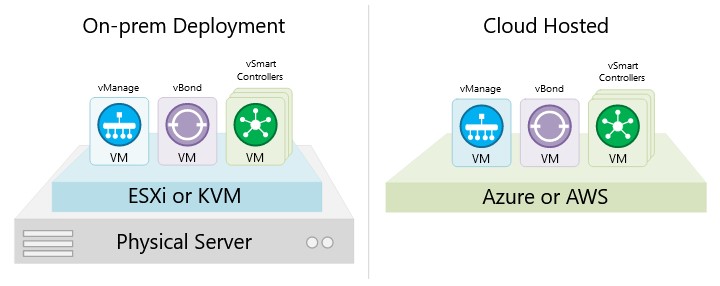

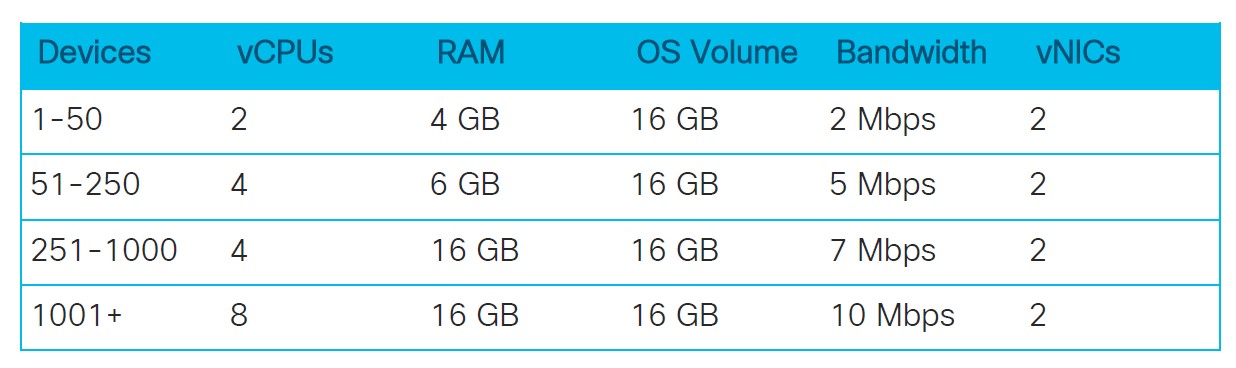

کنترلر vSmart را همانند vManage و vSmart می توان به صورت ماشین مجازی (Virtual Machine) بر روی بسترهای ESXi و KVM پیاده سازی کرد. همچنین امکان ارائه آن به صورت Container و یا بر روی AWS و Azure نیز وجود دارد.

از وظایف و ویژگی های کنترلر vSmart می توان به موارد زیر اشاره کرد:

• ایجاد همسایگی یا OMP Peering با روترهای لبه شبکه (WAN Edge Devices)، بنابراین تمامی WAN Edge روترها نیاز به حداقل یک vSmart جهت ایجاد همسایگی (Neighborship) دارند.

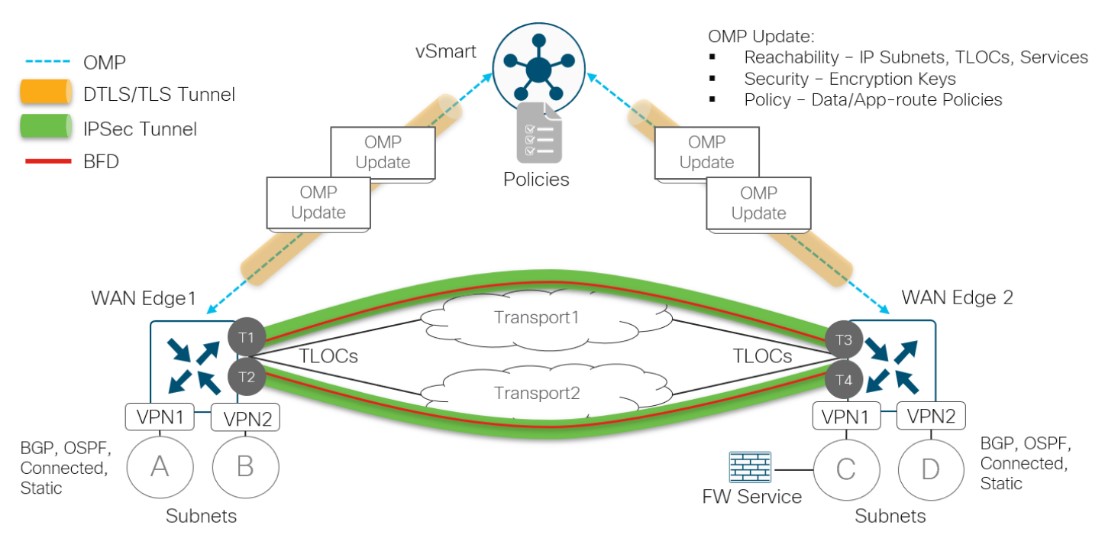

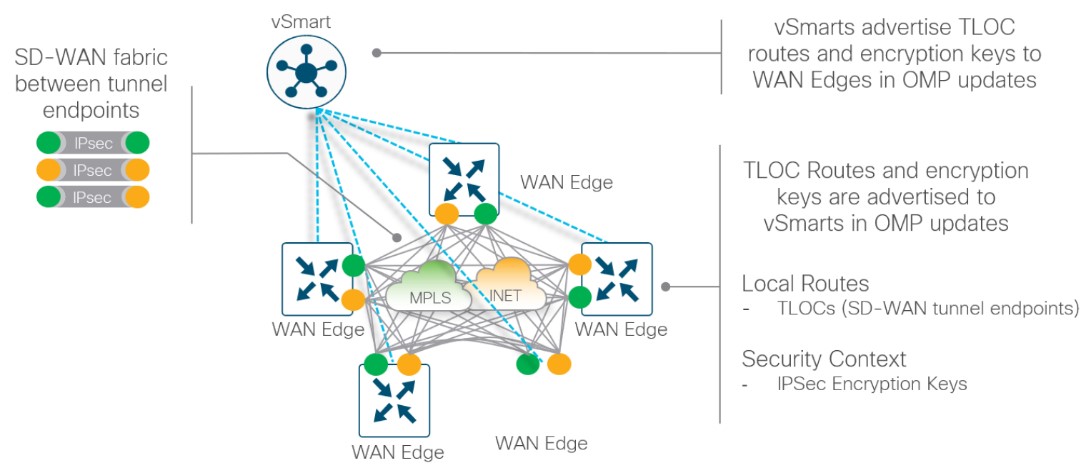

• دریافت اطلاعات مسیریابی (روت هایOMP) به همراه TLOC (اطلاعات مربوط به نوع اتصال WAN دستگاه های لبه شبکه) و همچنین Service Route ها (برای استفاده در Service Chaining) و ارسال آن ها به WAN Edge روترهای دیگر.

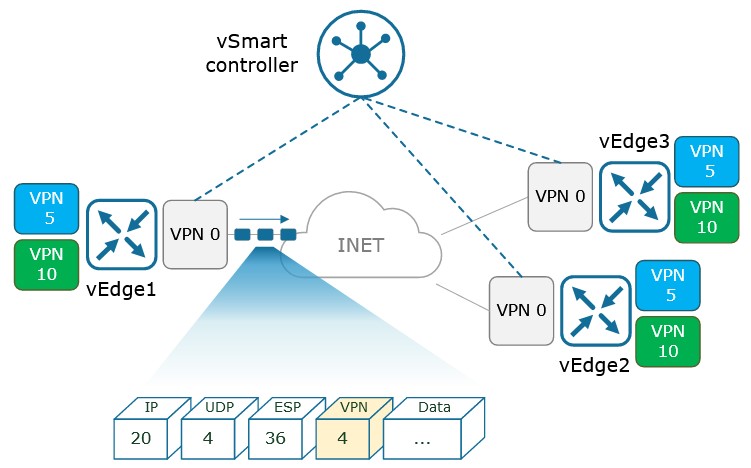

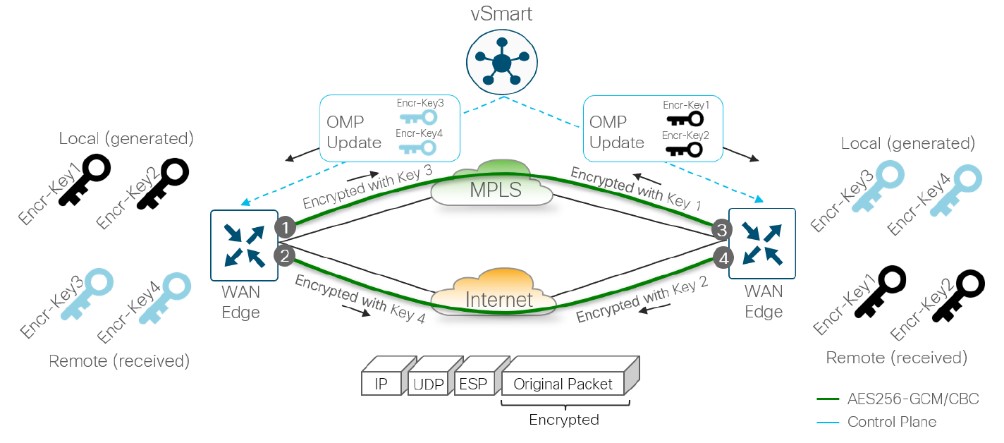

• توزیع Encryption-Key مابین WAN Edge Router ها (کلید رمزنگاری را از هر WAN Edge دریافت کرده و آن را به دیگران ارسال می کند)، توجه کنید که به دلیل ارائه مقیاس پذیری بالا، IPSec استفاده شده در Cisco SD-WAN از IKE یا Internet Key Exchange استفاده نمی کند، در عوض اطلاعات مورد نیاز برای ساخت تانل های امن IPSec توسط OMP و TLOC روت ها و با کمک vSmart بین روترهای لبه شبکه جابجا می شود.

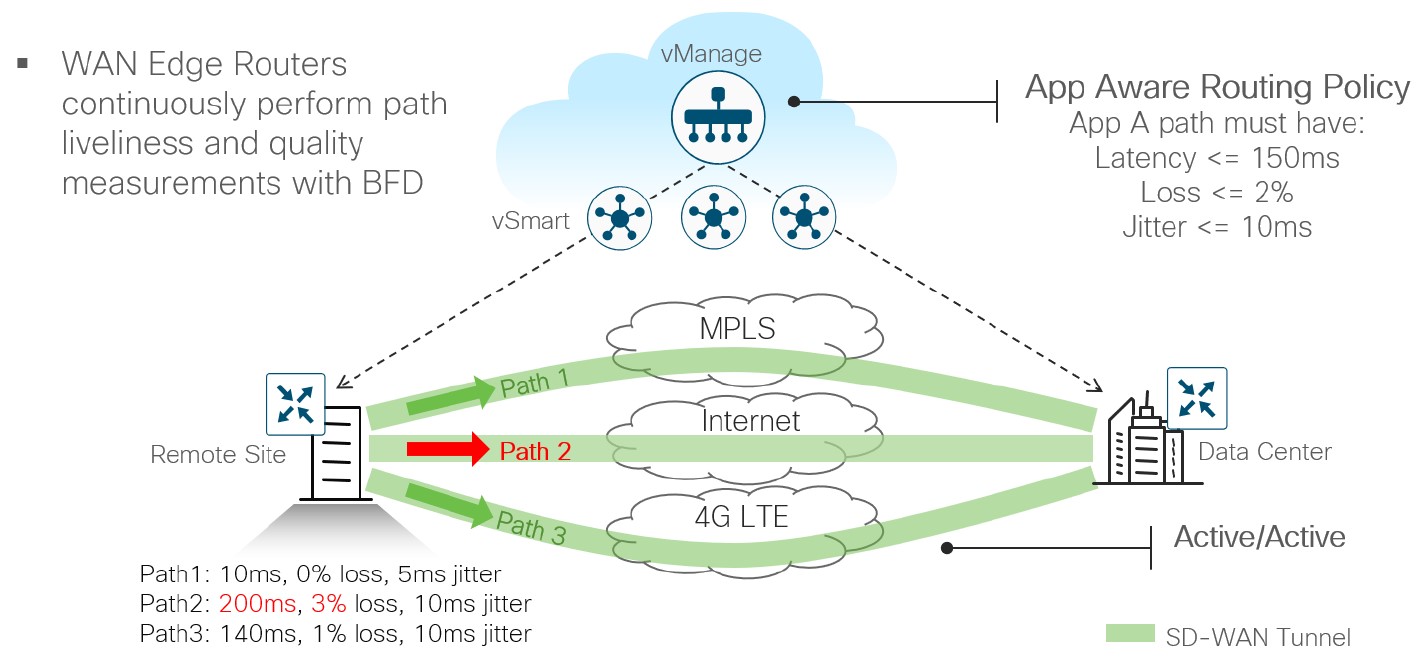

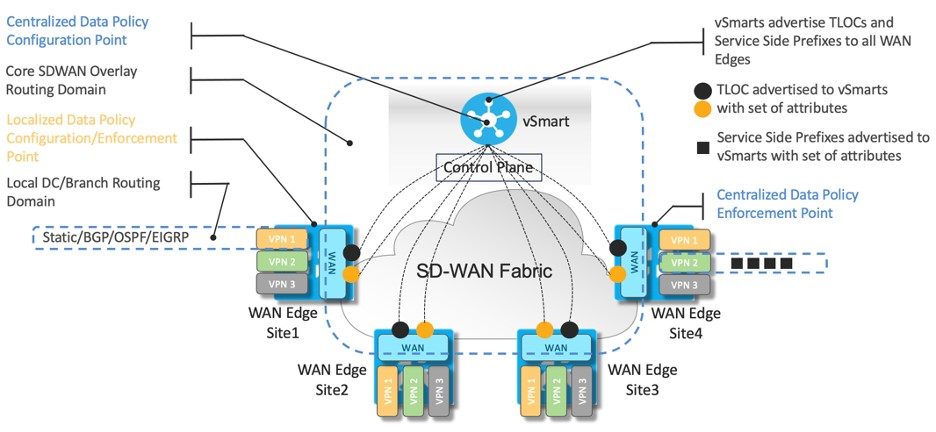

• اعمال سیاست های Control ،Data و همچنین AAR (Application Aware Routing) تعریف شده توسط کاربر به صورت متمرکز، به عنوان مثال: فیلتر کردن اطلاعات مسیریابی، تغییر توپولوژی SD-WAN Fabric، اعمال Traffic-Engineering و... .

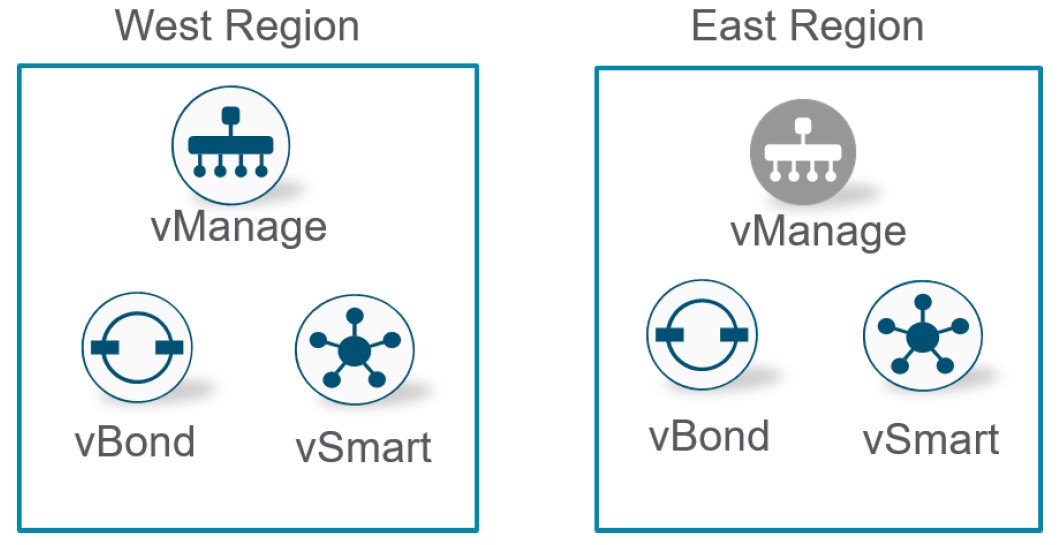

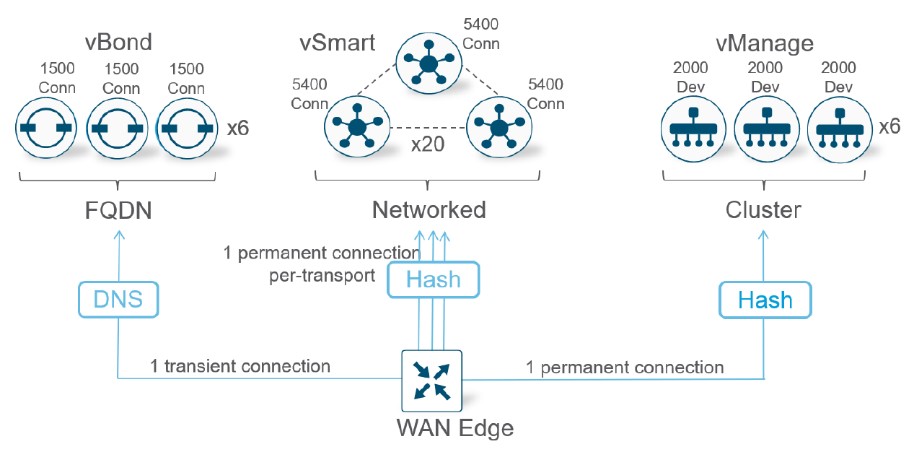

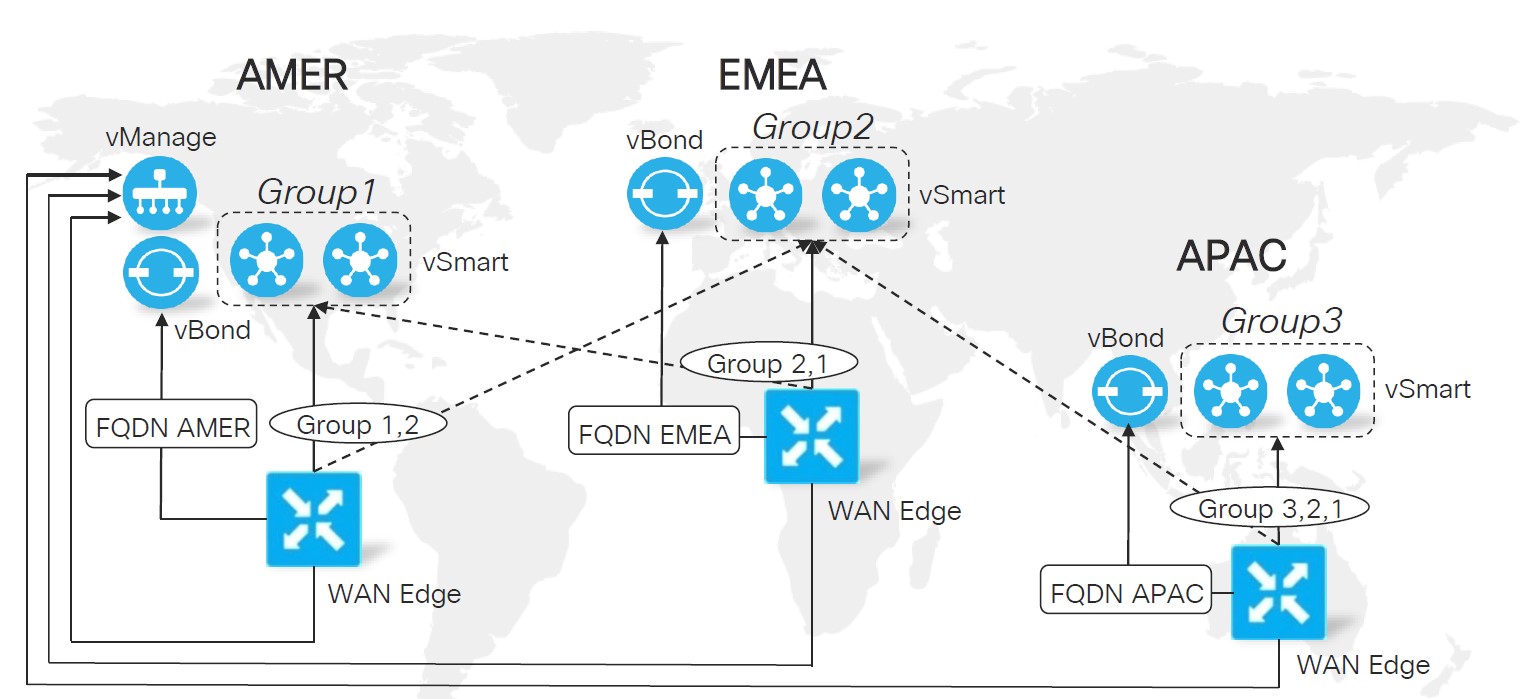

• ایجاد همسایگی با دیگر vSmart ها (تمامی vSmart ها باید با همدیگر همسایگی OMP به صورت Full-Mesh داشته باشند تا اطلاعات و دید آن ها نسبت به شبکه یکی باشد).
• به صورت Off-Path یا Out-of-Band بوده و صرفا برای جابجایی اطلاعات مسیریابی بین روترهای لبه شبکه و همچنین اعمال سیاست ها (Policies) روی اطلاعات مسیریابی و روترهای لبه شبکه استفاده می شود. یا به عبارتی: روت های Overlay را در RIB و یا FIB خود وارد نمی کند بنابراین هیچ گاه ترافیک Overlay به سمت vSmart فرستاده نمی شود.

• پشتیبانی از قابلیت Multi-Path (انتخاب و ارسال چند مسیر یکسان به روترهای لبه شبکه)، این قابلیت امکان فعال سازی EMCP و یا Weighted ECMP را برای روترهای لبه شبکه فراهم می سازد، این ویژگی بسیار حائز اهمیت بوده و در BGP و EIGRP از آن به عنوان قابلیت پیشرفته Add-Path یاد می شود.
