بررسی سیستم Cooling و Power

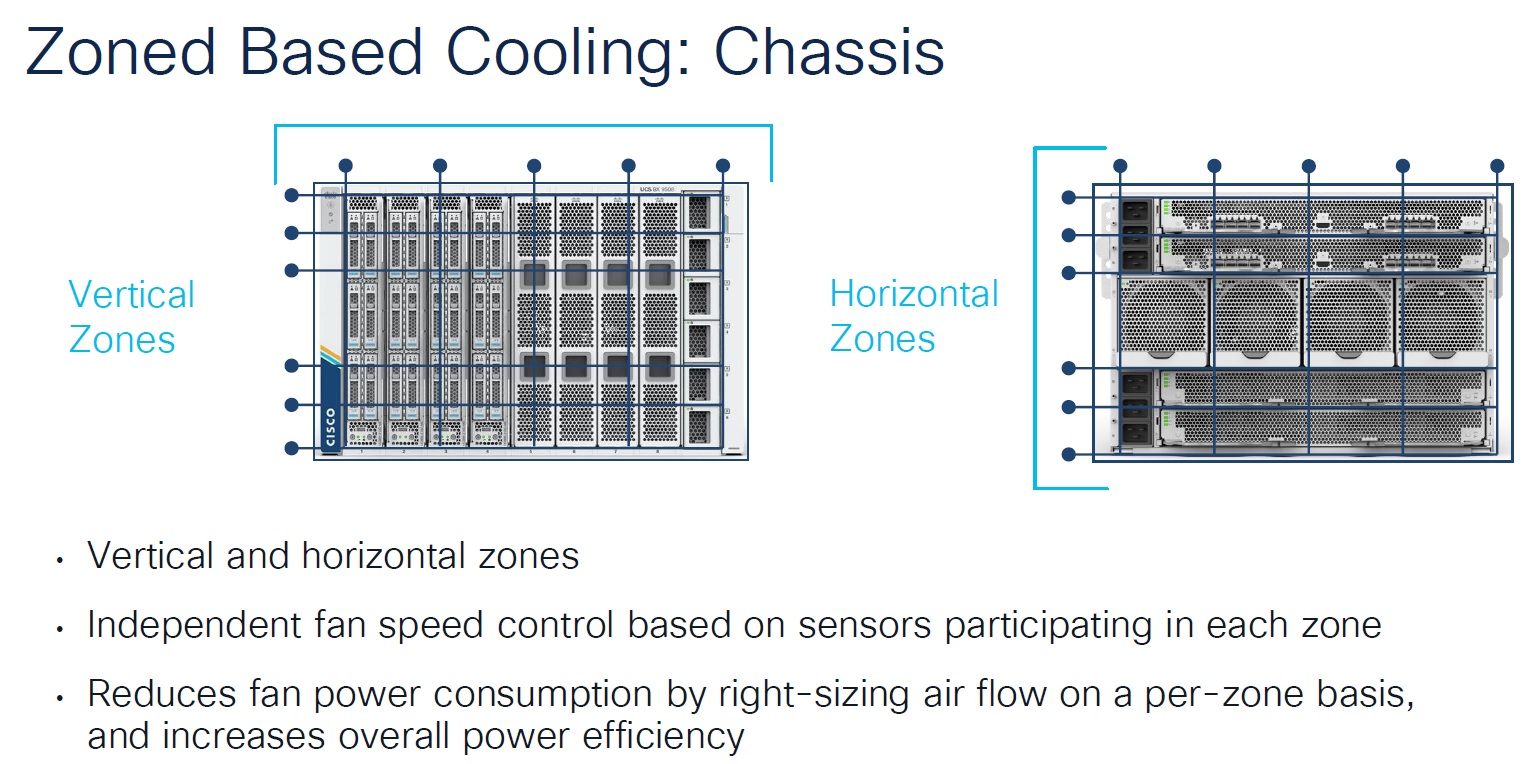

با ایجاد زون بندی های افقی و عمودی در شاسی X9508 و استفاده از فن های بزرگ 100mm در کنار سیستم کنترل دقیق و جداگانه فن ها توسط سنسورهای حرارتی راندمان سیستم Cooling به شدت افزایش پیدا کرده است. محل قرارگیری نود ها درون شاسی با 4 فن بزرگ مرتبط است، جایی که نودها بیشترین حرارت را در این نقطه ایجاد می کنند.

نوآوری دیگر این شاسی استفاده از فن های با ولتاژ بالاتر است. در حالی که استفاده از فن های 12V DC بسیار رایج می باشد ما فن های 54V DC را در این شاسی می بینیم. علت این تغییر ولتاژ این است که درحالت عادی اتلاف انرژی در پروسه تبدیل جریان AC به DC در جریان های پایین بسیار زیاد می باشد.

سیسکو با طراحی فن های اختصاصی ولتاژ بالا برای این سری کارایی سیستم Cooling را به شدت افزایش داده است. همچنین از مزایای ولتاژ بالاتر استفاده از فن های قویتر و در نتیجه خنک کنندگی بهتر است.

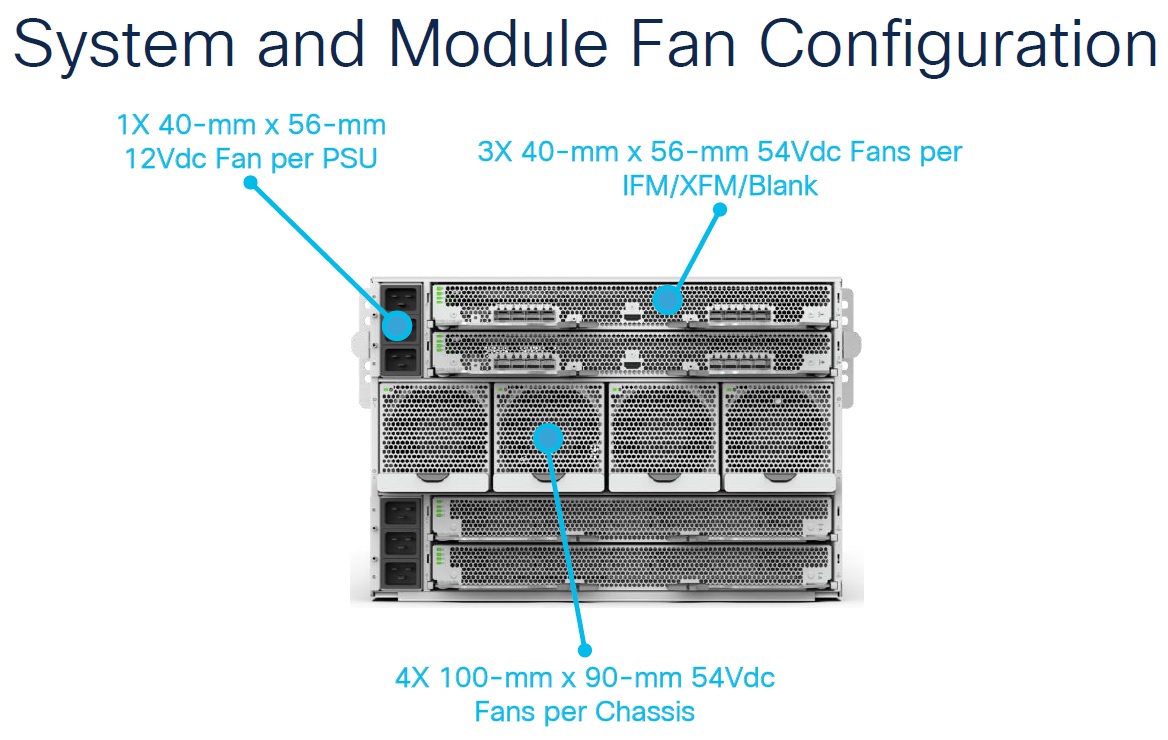

همان طور که در شکل مشخص است در ماژول های دیگر شاسی نیز فن هایی وجود دارد که علاوه بر خنک کردن خود ماژول به Cooling کلی شاسی نیز کمک می کنند.
