قابلیت End Host Mode در Fabric Interconnect

Fabric Interconnect می تواند در دو حالت Switching Mode یا End Host Mode فعال شود. FI در حالت Switching مانند یک سوئیچ عادی شبکه رفتار کرده و پردازش Spanning Tree را انجام می دهد. در نتیجه پورت های FI برای جلوگیری از Loop شدن بلاک می شوند که برای سوئیچ های ارزشمند دیتاسنتر بلاک شدن پورت به هیچ عنوان توجیه اقتصادی نداشته و این منابع از دسترس خارج می شوند.

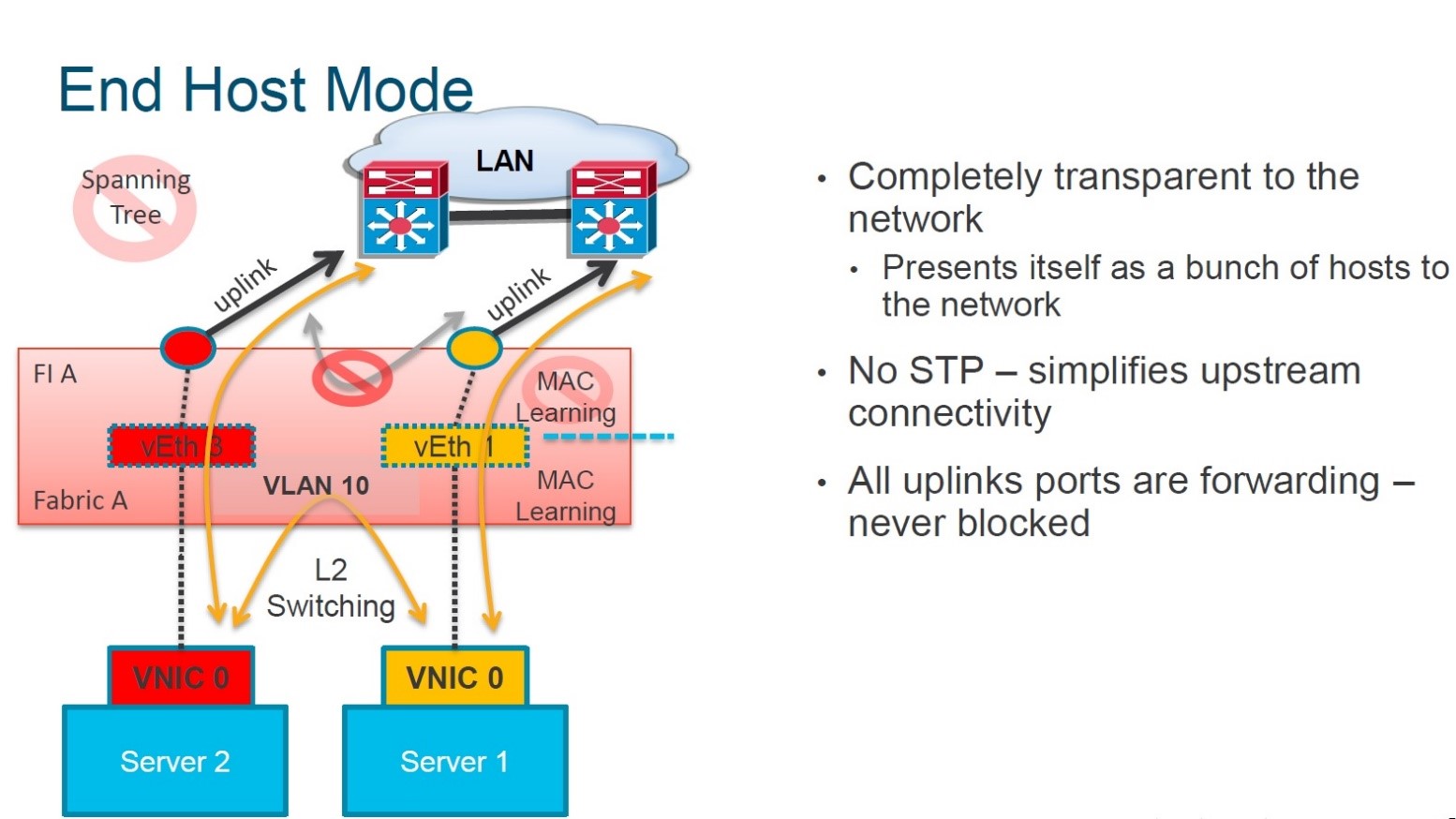

سیسکو برای حل این معضل ساختار هوشمندانه ای به نام End Host Mode را طراحی نموده است. در حالت End Host سوئیچ FI از دید سوئیچ بالا دستی کاملا مانند یک هاست دیده می شود. در این حالت STP پردازش نمی شود و با مکانیزم های منحصر بفرد سیسکو در Pin کردن ترافیک و ترکیبی از چند تکنولوژی دیگر مانند Deja Vu ،RPF از ایجاد هرگونه Loop در شبکه جلوگیری کرده و در نتیجه همه پورت ها فعال هستند. علاوه براین FLOGI ترافیک Storage نیز به سوئیچ بالا دستی Proxy می شود و FI درگیر پردازش FLOGI نمی شود.
به صورت پیش فرض FI در حالت End Host تنظیم شده و سیسکو برای حداکثر بهره وری این حالت را پیشنهاد می کند.

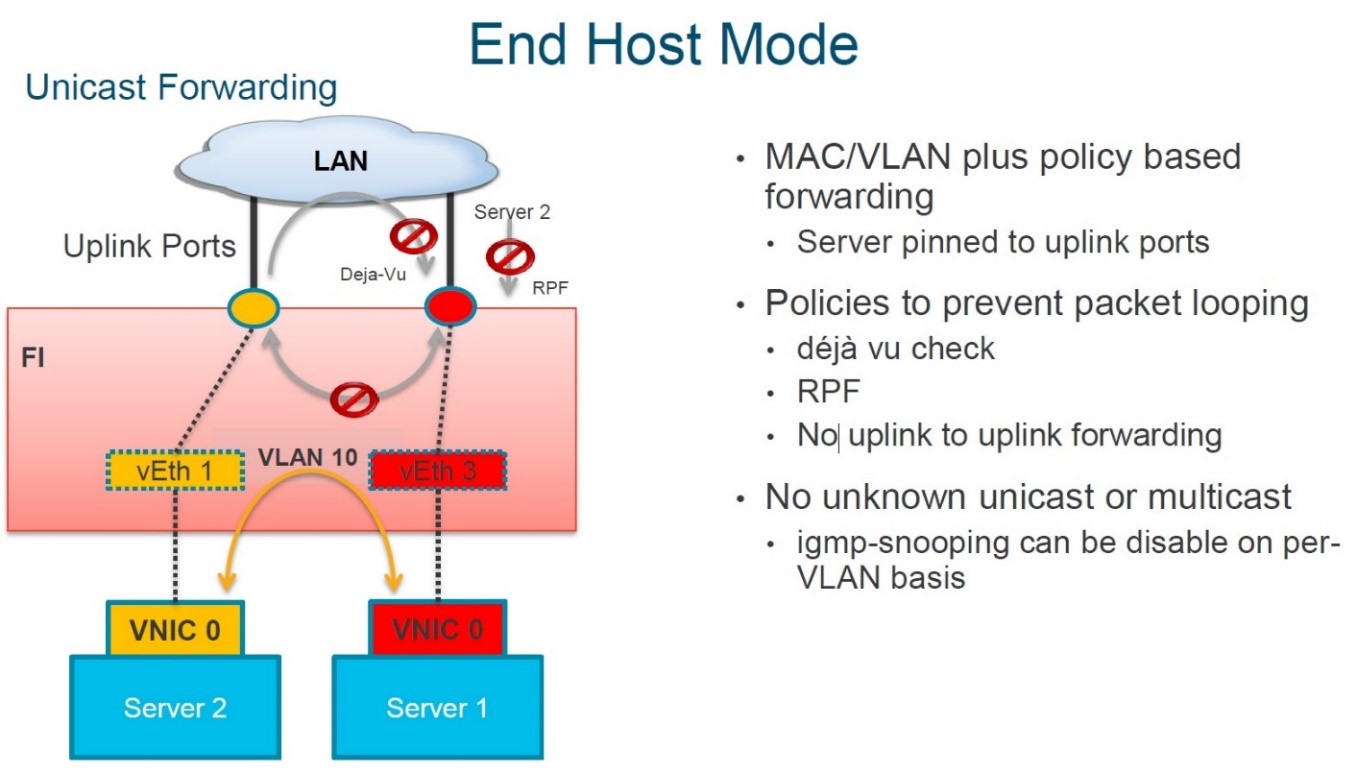

نگاهی به رفتار Unicast در حالت End Host Mode

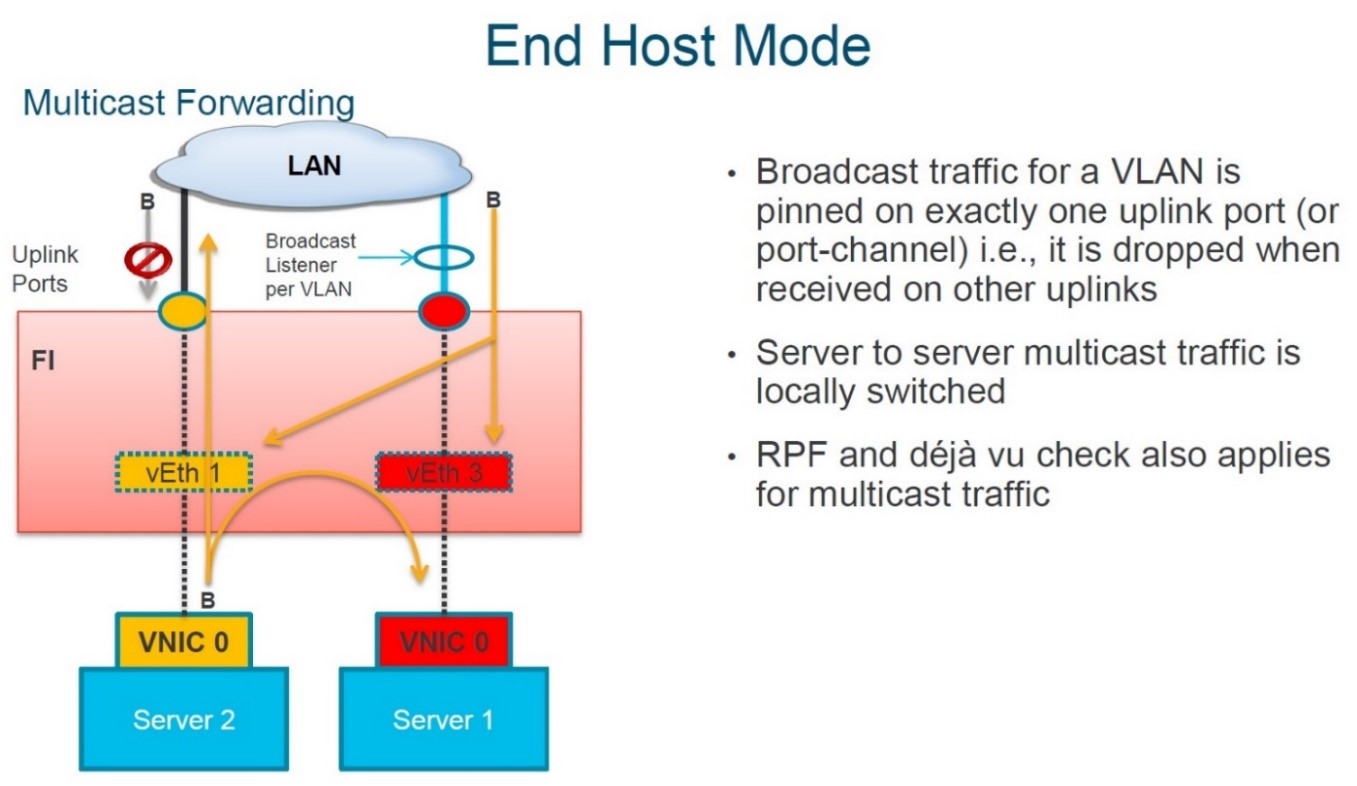

نگاهی به رفتار Multicast در حالت End Host Mode
