معرفی IFM (Intelligent Fabric Module)

IFM که در معماریهای قبلی با عنوان (FEX (Extender Fabric یا IOM شناخته میشد، یکی از اجزای کلیدی معماری شبکه در Series-X UCS و Blade Series-B است. یکی از مزیتهای اصلی معماری Networking UCS استفاده از تکنولوژی Extender Fabric است. IFM ارتباط بین سرورها و FI را برقرار میکند. این ماژولها تمام ارتباطات Ethernet، Fibre Channel و Management را از داخل شاسی به FI منتقل کرده و امکان استفاده از معماری Unified Fabric را فراهم میکنند. در معماری Extender Fabric، UCS بهصورت مستقل مدیریت نمیشود و تمام تنظیمات، Policyها و مدیریت آن توسط FI انجام میشود. این مدل مدیریتی باعث کاهش تعداد نقاط مدیریتی، سادهتر شدن عملیات و افزایش مقیاسپذیری دیتاسنتر میشود. از آنجا که سرورهای Blade فاقد پورتهای شبکه فیزیکی مستقیم هستند، ماژولهای IFM در پشت شاسی نصب شده و ارتباطات شبکه و Storage سرورها را از طریق Midplane شاسی برقرار میکنند.

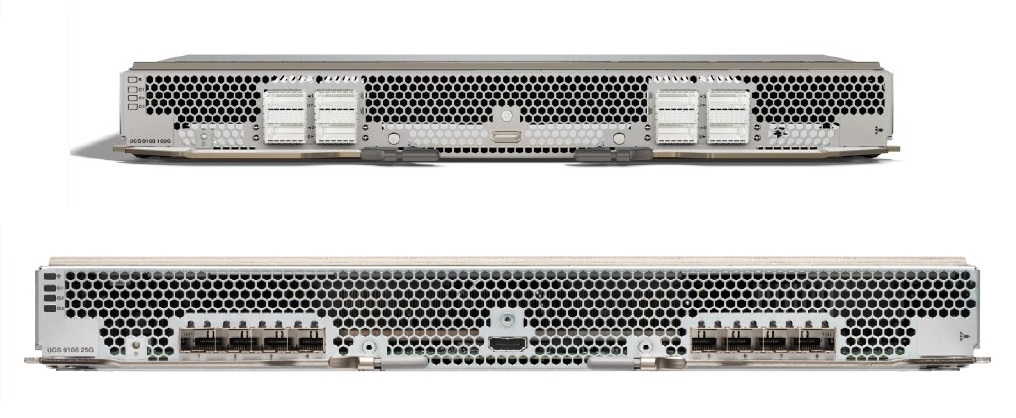

UCS X-Series IFM-100G

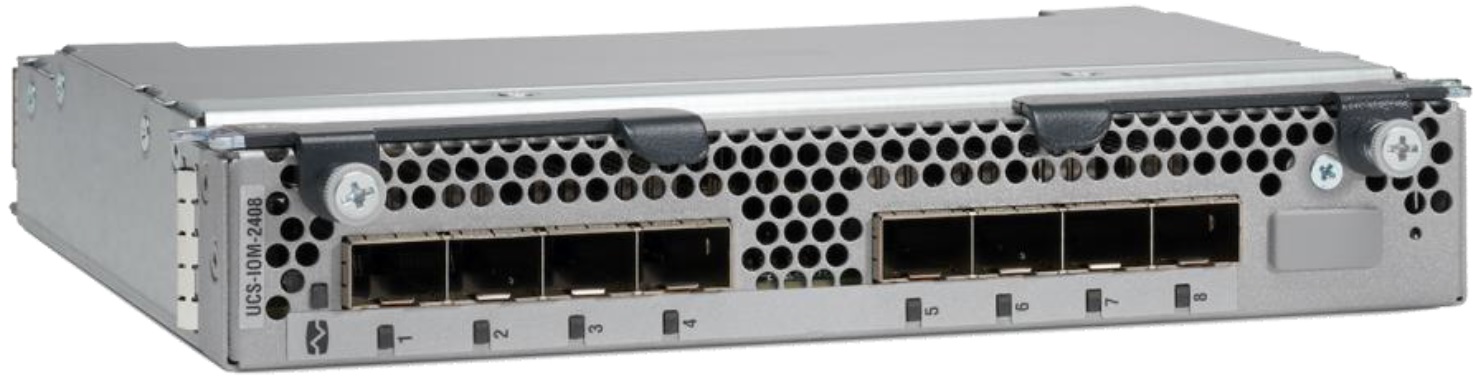

UCS Blade IOM-25G
