ارتباط Logical سوئیچ FI و Blade

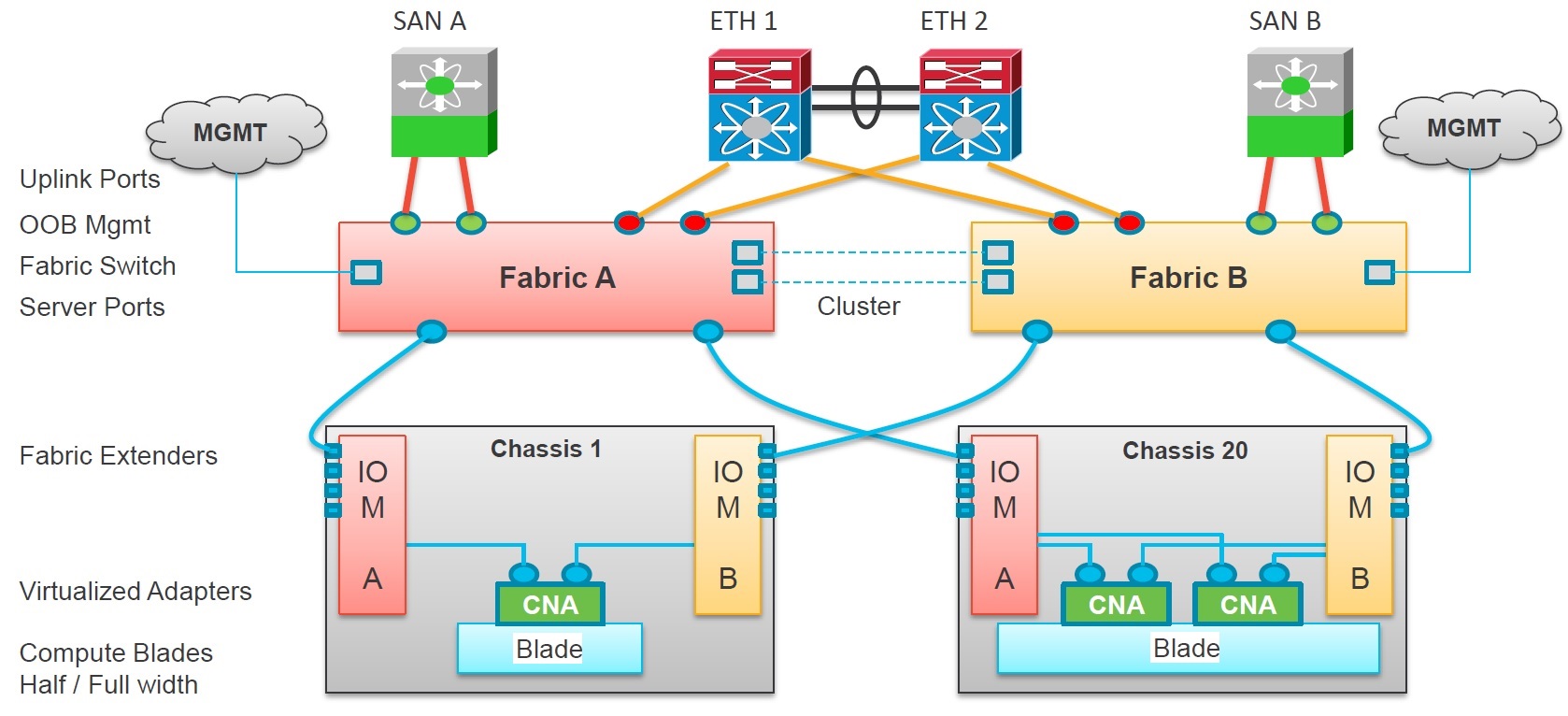

همان طور که در تصویر مشخص می باشد، در هر شاسی 2 دستگاه IOM قرار می گیرد که پهنای باند مورد نیاز برای سرورها را تامین می کنند. اساسا UCS Blade ها برای برقراری ارتباط با شبکه نیازمند IOM ها هستند.

همان طور که در توپولوژی مشخص می باشد از هر یک از IOM ها تنها به یکی از سوئیچ های FI ارتباط برقرار می شود.

نکته: پیشنهاد می شود که از سوئیچ های Nexus به عنوان Upstream Switch در ساختار شبکه استفاده شود. استفاده از سوئیچ های NEXUS مزایای بسیاری نظیر VPC و Unified Port را ایجاد خواهد کرد.
