توپولوژی استاندارد UCS Networking

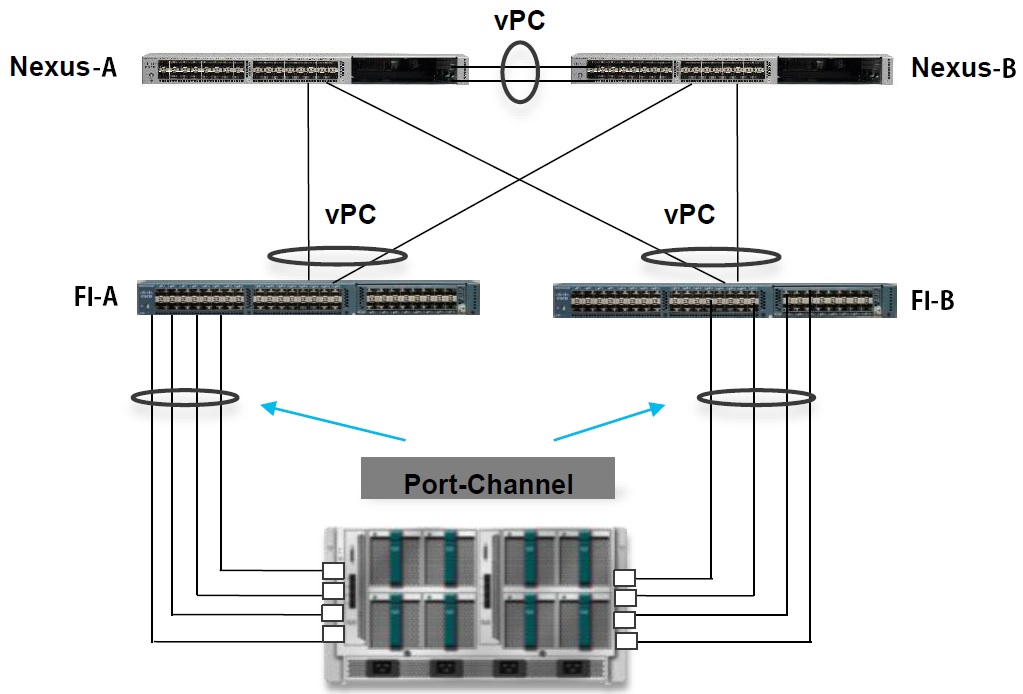

توپولوژی مورد تایید سیسکو برای بخش UCS Networking و ارتباط با سوئیچ های Nexus مطابق تصویر زیر خواهد بود. همان طور که در شکل مشخص است از سوئیچ های Nexus برای شبکه بالادستی FI استفاده شده و جهت رسیدن به حداکثر Redundancy تکنولوژی VPC پیاده سازی گردیده است.
