بررسی ترافیک از Blade به FI

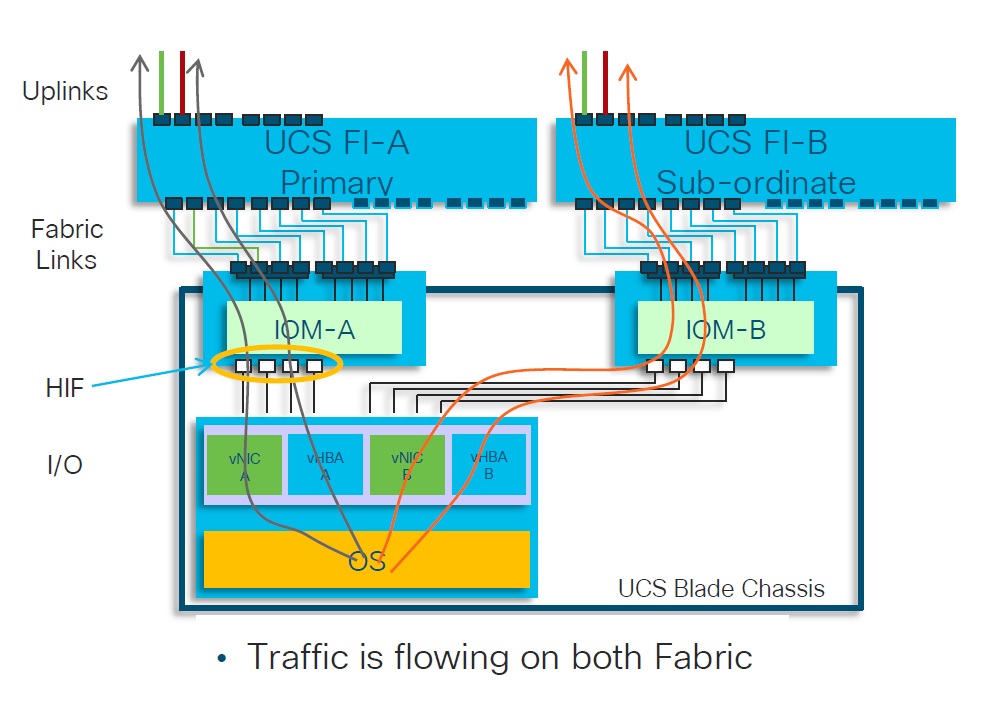

در تصویر زیر معماری داخلی و ارتباطات فیزیکی شاسی Blade 5108 و سوئیچ های Fabric Interconnect نمایش داده شده است. همچنین سرورهایی که داخل Blade Chassis قرار می گیرند مجهز به کارت VIC هستند که ترافیک Ethernet ،Storage و Management سرورها را تامین می کنند.

هر دو مسیر از OS به سمت FI ها به صورت هم زمان فعال می باشند که ضریب اطمینان بالایی در سیستم ایجاد می کند.
