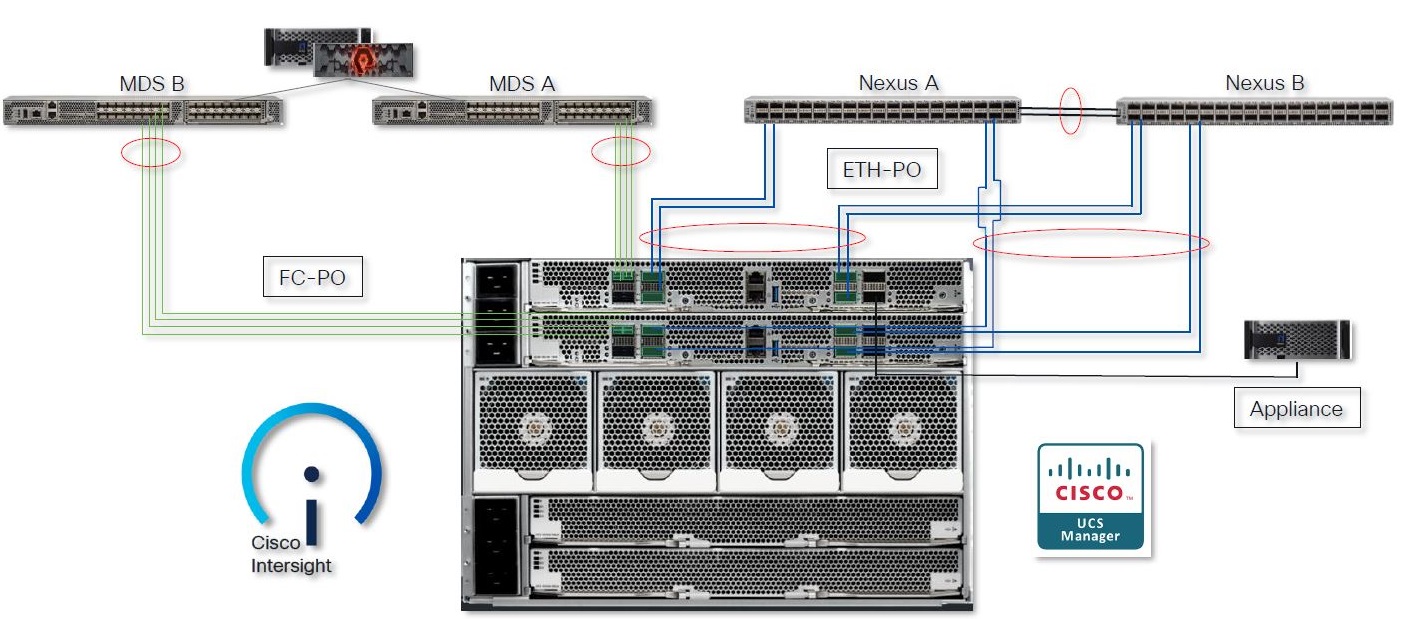

نحوه اتصال به LAN و SAN

عبارت Direct در نام این محصول به نحوه اتصال آن به شبکه دیتاسنتر اشاره دارد. FIهای 9108 نصب‌شده در شاسی، مستقیماً به سوئیچ‌های بالادستی یا Top-of-Rack متصل می‌شوند و دیگر نیازی به استقرار یک جفت Fabric Interconnect مستقل در رک وجود ندارد.

این معماری تعداد تجهیزات، کابل‌کشی‌ها و لایه‌های ارتباطی را کاهش می‌دهد. در نتیجه، عیب‌یابی، مدیریت و توسعه زیرساخت در شعب یا دیتاسنترهای کوچک ساده‌تر می‌شود و هزینه‌های سرمایه‌ای و عملیاتی مربوط به تجهیزات شبکه، فضای رک، برق و سرمایش کاهش پیدا می‌کند.

Fabric Interconnect 9108 دارای هشت پورت فیزیکی QSFP است که هرکدام می‌توانند اتصال Ethernet با سرعت حداکثر 100Gbps را ارائه دهند. دو پورت اول از نوع Unified Port هستند و می‌توان آن‌ها را برای ارتباط Ethernet یا Fibre Channel پیکربندی کرد. به این ترتیب، ترافیک SAN، LAN و Management روی یک Unified Fabric همگرا می‌شود و نیازی به ایجاد شبکه‌های موازی و مستقل برای Ethernet و Storage وجود ندارد.

پورت‌های Unified این ماژول از Fibre Channel با سرعت‌های 8، 16 و 32 گیگابیت بر ثانیه پشتیبانی می‌کنند. پورت‌های Ethernet نیز، متناسب با نوع Transceiver و Breakout Cable، قابلیت ارائه سرعت‌های 1، 10، 25 و 100 گیگابیت بر ثانیه را دارند. این انعطاف‌پذیری امکان اتصال X-Series Direct را به شبکه‌های IP، سوئیچ‌های SAN و Storageهای سازمانی فراهم می‌کند.
