بررسی سیستم Cooling و Power

شاسی UCS X9508 برای مدیریت پردازنده‌ها و GPUهای پرمصرف، از یک معماری خنک‌سازی هوشمند و قدرتمند استفاده می‌کند. طراحی داخلی شاسی، مسیر عبور هوا را باز نگه می‌دارد. قرارگیری عمودی Compute Nodeها و حذف Data Midplane باعث می‌شود هوا با مانع کمتری از داخل شاسی عبور کند و قطعات سریع‌تر خنک شوند.

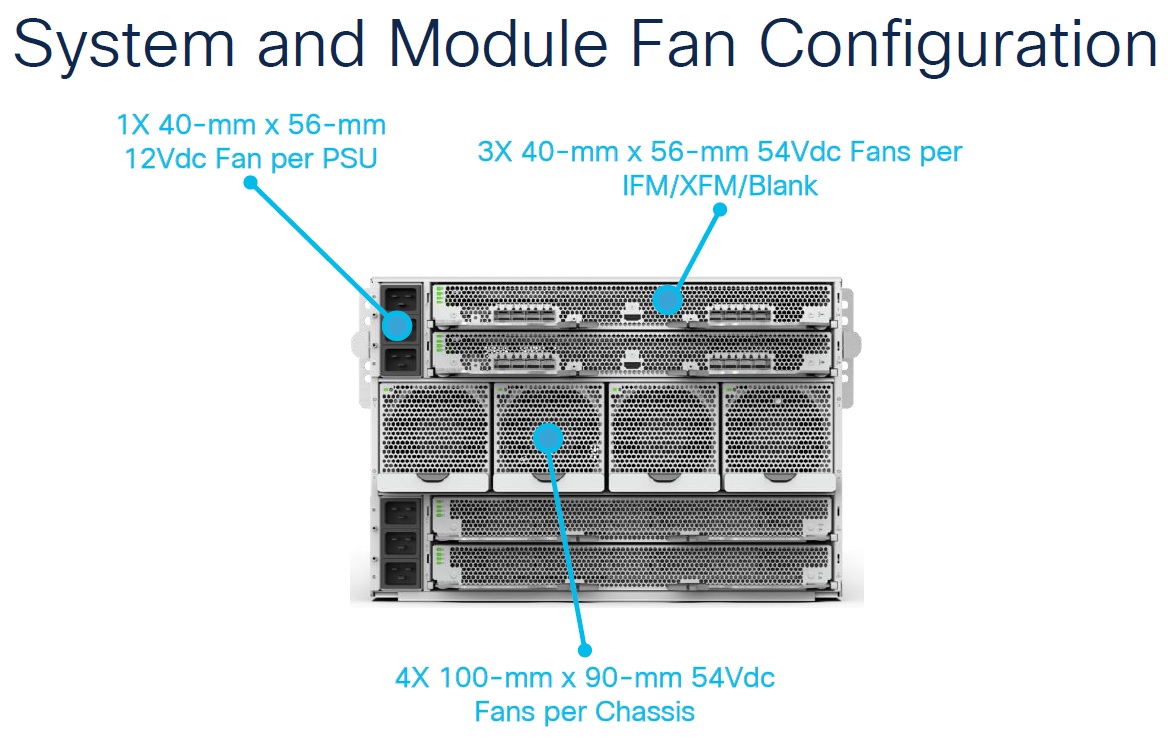

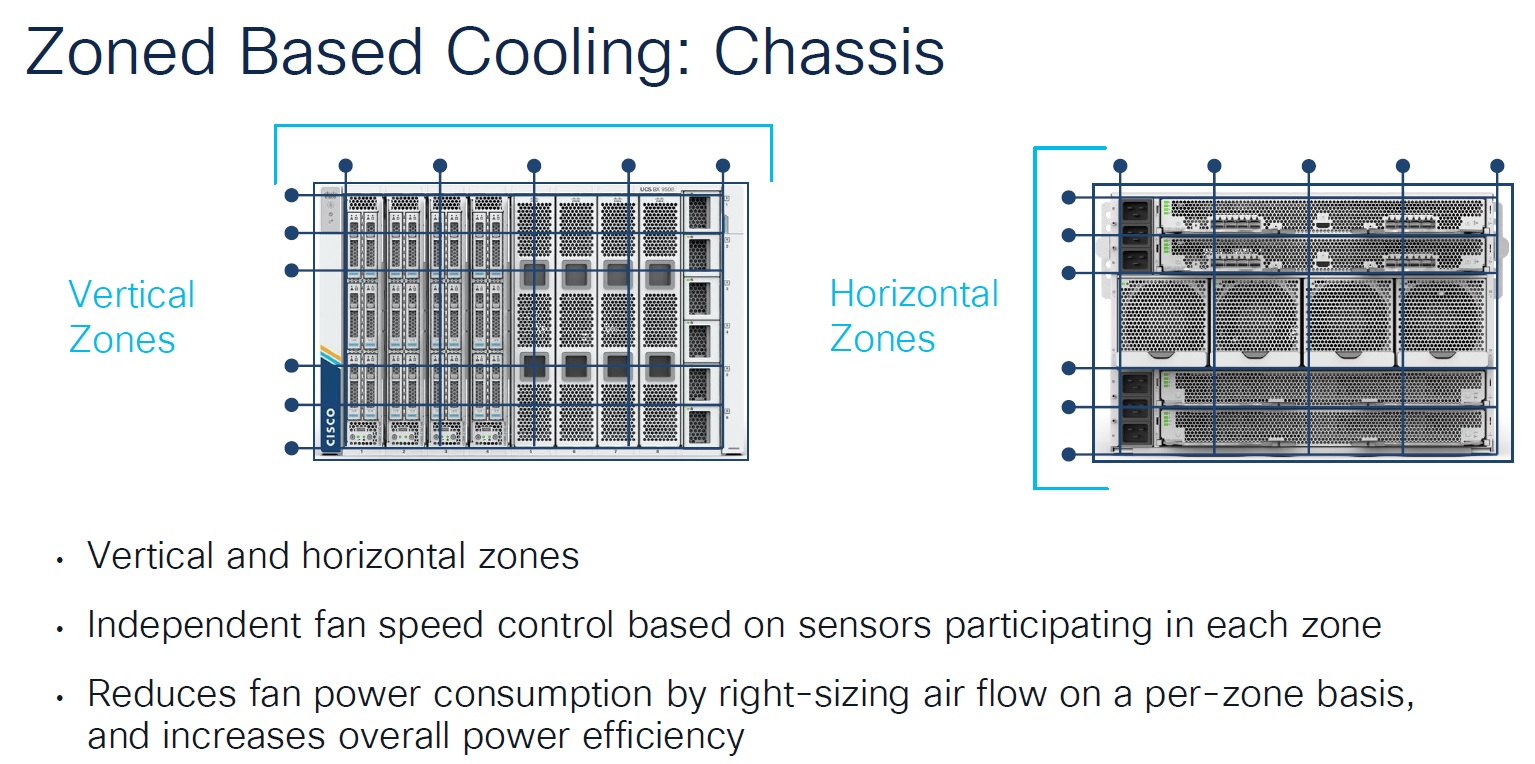

چهار فن بزرگ 100 میلی‌متری Dual-Rotor وظیفه اصلی Cooling را بر عهده دارند. چرخش دو پروانه در جهت مخالف، فشار هوای بیشتری ایجاد می‌کند و جریان هوای شاسی را به حدود 1000 CFM می‌رساند. سیستم Zone-Based Cooling نیز دمای هر بخش را به‌صورت جداگانه بررسی می‌کند.

در نتیجه، فقط فن‌های زون گرم‌تر با سرعت بیشتری کار می‌کنند؛ روشی که هم مصرف انرژی را کاهش می‌دهد و هم نویز فن‌ها را کنترل می‌کند.

در بخش Power، منابع تغذیه برق AC را به 54V DC تبدیل می‌کنند. ولتاژ بالاتر، جریان و تلفات حرارتی را کاهش می‌دهد و توزیع توان را در داخل شاسی بهینه‌تر می‌کند.

X9508 از شش Power Supply با توان 2800 وات و راندمان 80 Plus Titanium پشتیبانی می‌کند. قابلیت‌های افزونگی N+1، N+2 و Grid نیز امکان ادامه فعالیت شاسی در صورت خرابی PSU یا قطع یکی از مسیرهای برق را فراهم می‌کنند. مدیریت مصرف و توزیع توان از طریق Cisco Intersight انجام می‌شود و قابلیت‌هایی مانند Power Save Mode و Dynamic Power Rebalancing به استفاده بهینه‌تر از انرژی کمک می‌کنند.
