معرفی UCS 9108 100G IFM

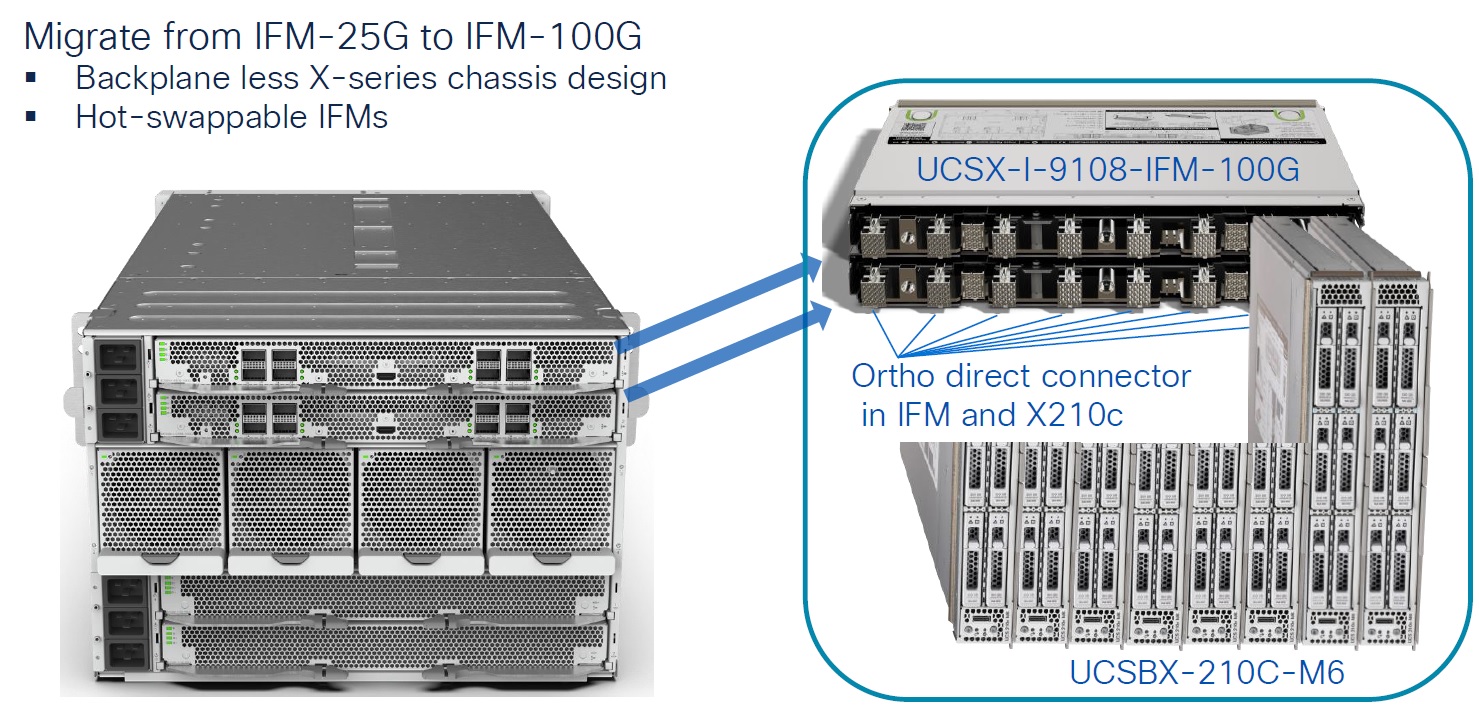

UCS 9108 100G Intelligent Fabric Module مسیر پرسرعت ارتباط میان Compute Nodeهای شاسی X9508 و سوئیچ‌های Fabric Interconnect سری 6500 و 6600 است. این ماژول ترافیک شبکه، Storage و Management را روی یک Unified Fabric منتقل می‌کند که یعنی پهنای باند بیشتر با کابل‌کشی و پیچیدگی کمتر.

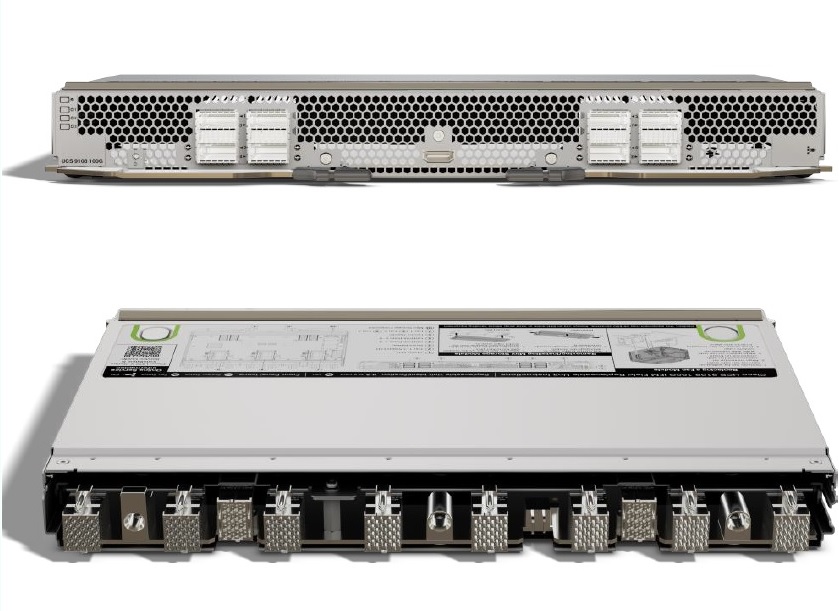

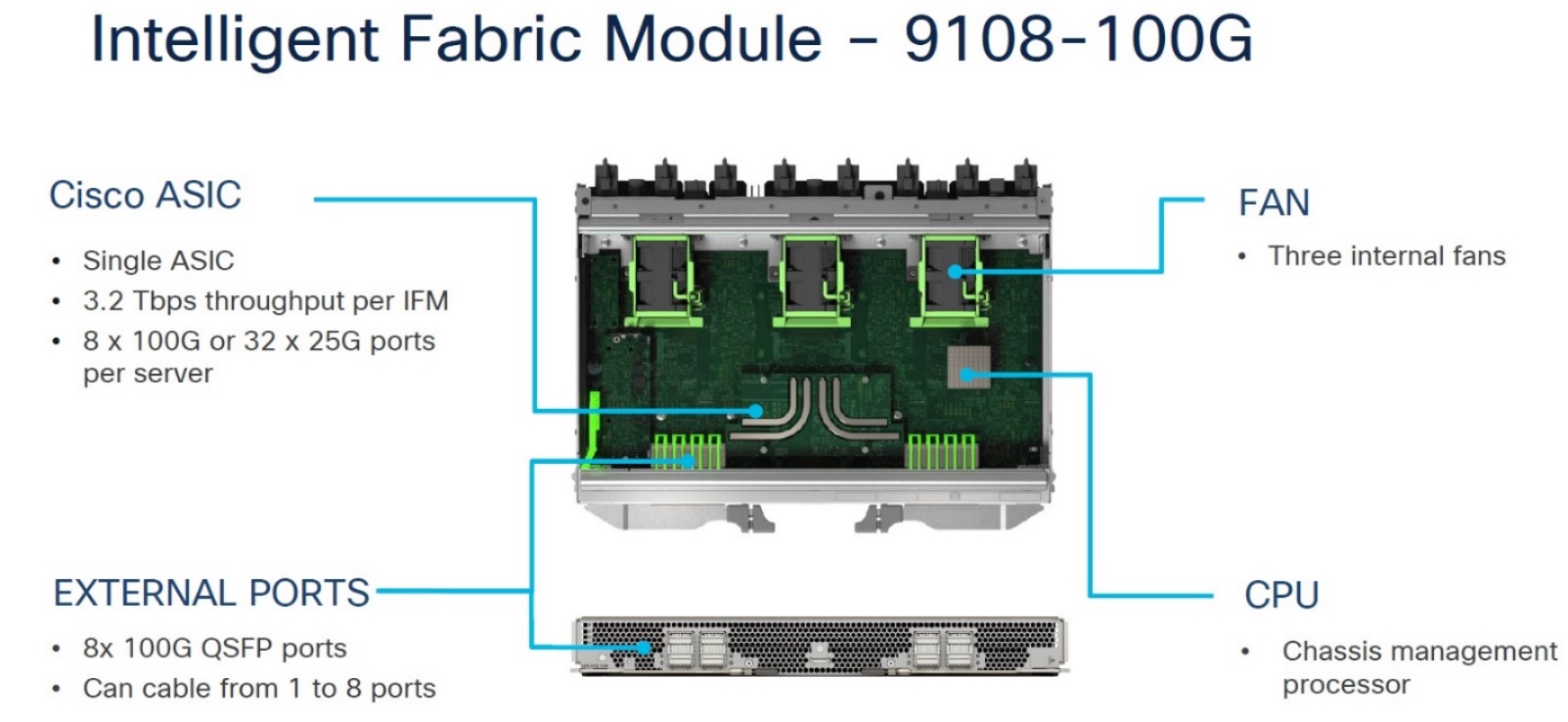

این IFM دارای هشت پورت 100Gbps QSFP28 و مجموعاً 800Gbps پهنای باند در مسیر Fabric است. در سمت داخلی نیز هر Compute Node می‌تواند از یک اتصال 100G یا چهار مسیر 25G استفاده کند.

9108-100G مانند یک Line Card توزیع‌شده عمل می‌کند و داخل شاسی Switching انجام نمی‌دهد؛ تمام Policyها، QoS و مدیریت ترافیک توسط Fabric Interconnect کنترل می‌شوند. نتیجه، یک Fabric یکپارچه، Lossless و با تأخیر کمتر از یک میکروثانیه برای ترافیک Ethernet و FCoE است.

این ماژول علاوه بر انتقال داده، وضعیت فن‌ها، منابع تغذیه، سنسورهای محیطی و Compute Nodeها را نیز مانیتور می‌کند. IFMها همیشه به‌صورت جفت نصب می‌شوند تا در صورت خرابی یک ماژول یا قطع Fabric، ارتباط سرورها از مسیر دوم ادامه پیدا کند.
