معرفی IFM (Intelligent Fabric Module)

Intelligent Fabric Module یا IFM پل ارتباطی میان Compute Nodeهای شاسی X9508 و سوئیچ Cisco Fabric Interconnect است. این ماژول ترافیک شبکه، Storage و Management را روی یک Unified Fabric منتقل می‌کند؛ که یعنی کابل‌کشی کمتر، مدیریت ساده‌تر و پهنای باند بیشتر.

در طراحی بدون Data Midplane شاسی X9508، کارت‌های Cisco VIC مستقیماً به IFM متصل می‌شوند. به همین دلیل، ارتقای سرعت شبکه و زیرساخت ارتباطی تنها با تعویض VIC یا IFM امکان‌پذیر است و نیازی به تغییر کل شاسی وجود ندارد.

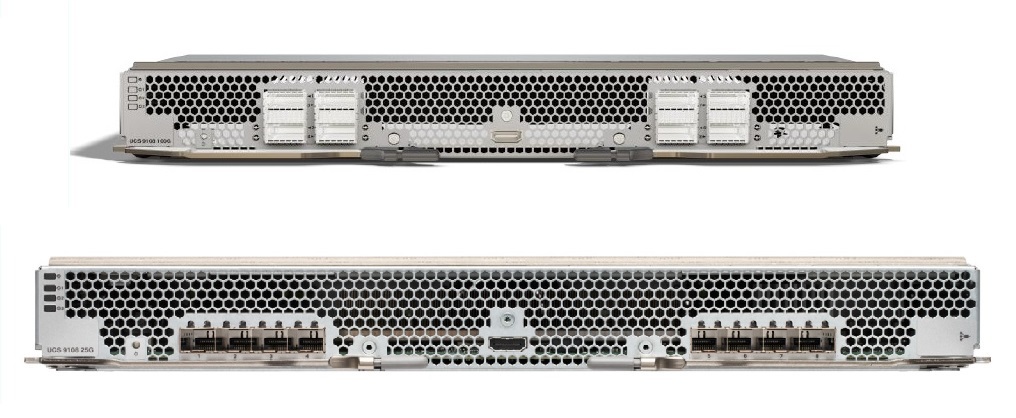

IFM در دو مدل اصلی ارائه می‌شود:

• UCS 9108 25G IFM: دارای هشت پورت SFP28 25Gbps
• UCS 9108 100G IFM: دارای هشت پورت QSFP28 100Gbps

بسته به مدل VIC و IFM، هر Compute Node می‌تواند به پهنای باند 200Gbps دسترسی داشته باشد. در هر شاسی دو IFM نصب می‌شود تا مسیرهای ارتباطی افزونه ایجاد شوند. در صورت بروز مشکل در یکی از ماژول‌ها یا مسیرهای Fabric، ارتباط سرورها از مسیر دوم ادامه پیدا می‌کند.

ماژول IFM مانند یک Line Card و با قابلیت عملکرد بدون Oversubscription، تمام Policyها، مدیریت ترافیک و سوئیچینگ را به Fabric Interconnect انتقال می‌دهد. در نتیجه، یک Fabric یکپارچه، Lossless و با تأخیر کمتر از یک میکروثانیه برای ترافیک Ethernet، Storage و Management به وجود می‌آید.
