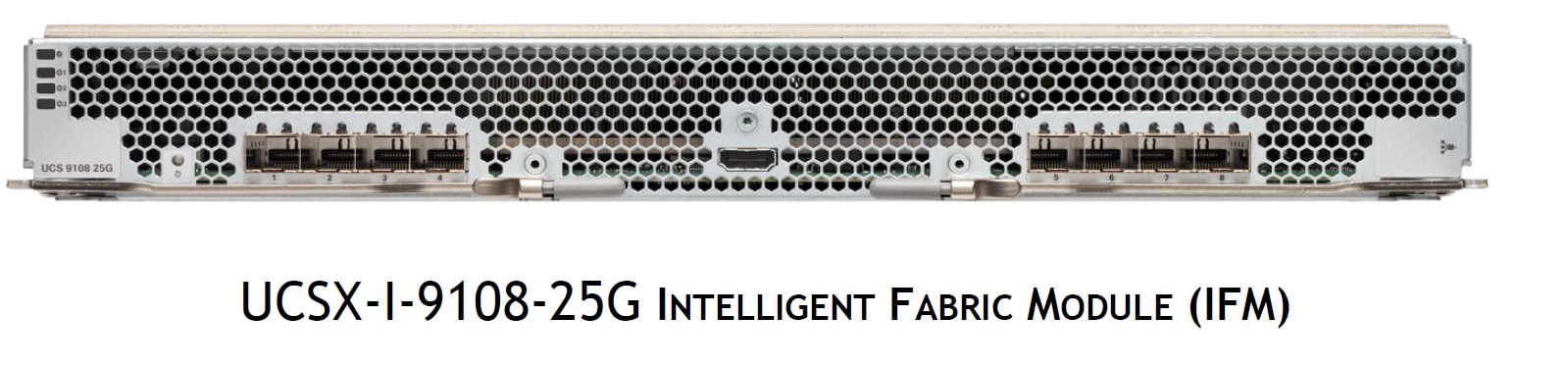

معرفی UCS 9108 25G IFM

ماژول UCS 9108 25G Intelligent Fabric Module ارتباط Compute Nodeهای شاسی X9508 را با Fabric Interconnect برقرار می‌کند و ترافیک شبکه، Storage و Management را روی یک Unified Fabric انتقال می‌دهد؛ بنابراین کابل‌کشی کمتر و مدیریت ساده‌تری خواهیم داشت.

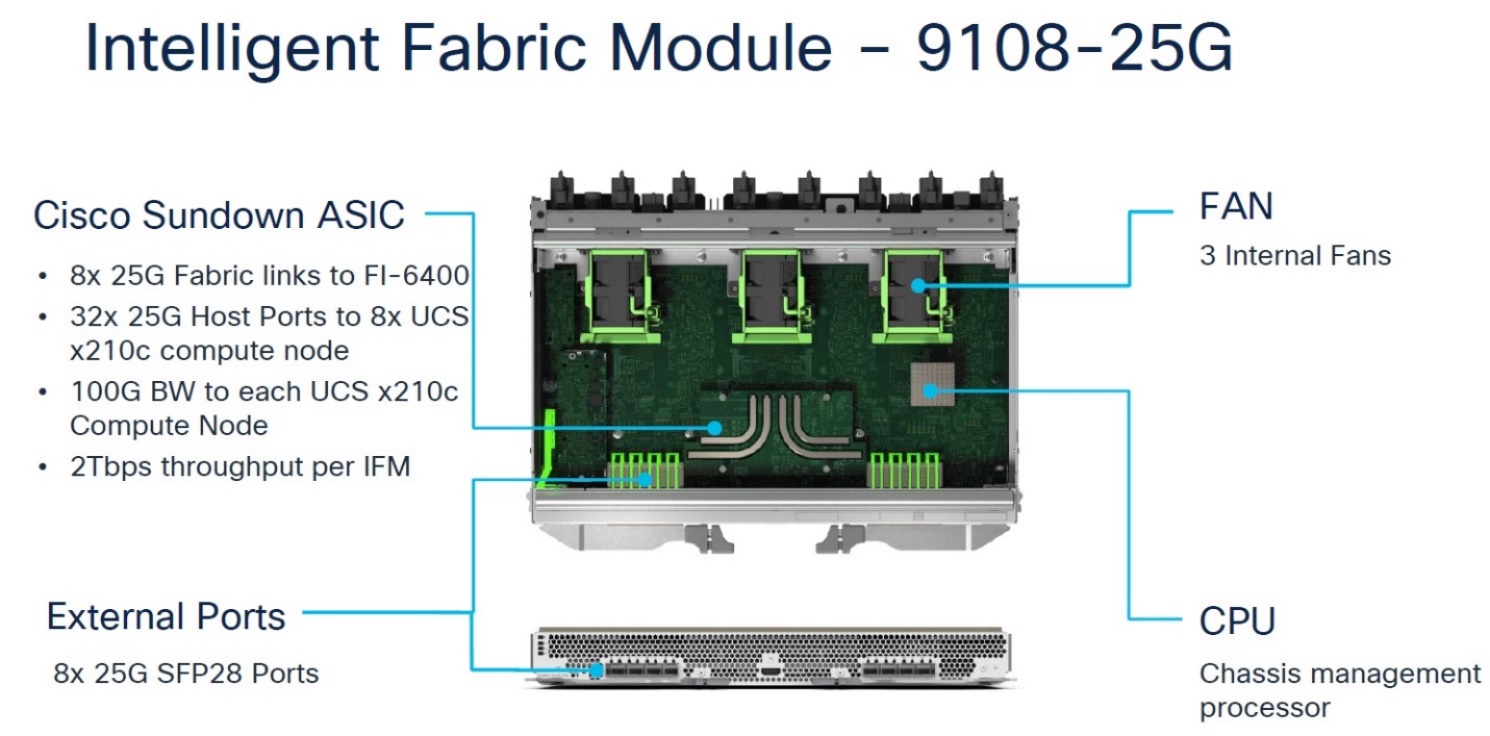

این ماژول دارای هشت پورت 25Gbps SFP28 است و در مجموع 200Gbps پهنای باند برای اتصال به Fabric Interconnect فراهم می‌کند. در سمت داخلی نیز هر Compute Node از طریق چهار مسیر 25Gbps و حداکثر 100Gbps پهنای باند به هر IFM متصل می‌شود. با نصب دو IFM در Fabricهای A و B، ظرفیت ارتباطی هر Node می‌تواند در مجموع به 200Gbps برسد.

ماژول 9108-25G داخل شاسی عملیات Switching انجام نمی‌دهد؛ بلکه مانند یک Line Card توزیع‌شده تحت کنترل Fabric Interconnect فعالیت می‌کند. این معماری یک Fabric کم‌تأخیر و Lossless برای انتقال همزمان ترافیک Ethernet و FCoE ایجاد می‌کند.

دو IFM همیشه به‌صورت جفت در پشت شاسی نصب می‌شوند تا مسیرهای Fabric A و Fabric B مستقل باشند. این ماژول علاوه بر انتقال داده، وضعیت فن‌ها، منابع تغذیه، سنسورهای محیطی و Compute Nodeها را نیز مانیتور می‌کند.
