اتصال Compute Node به Fabric Module

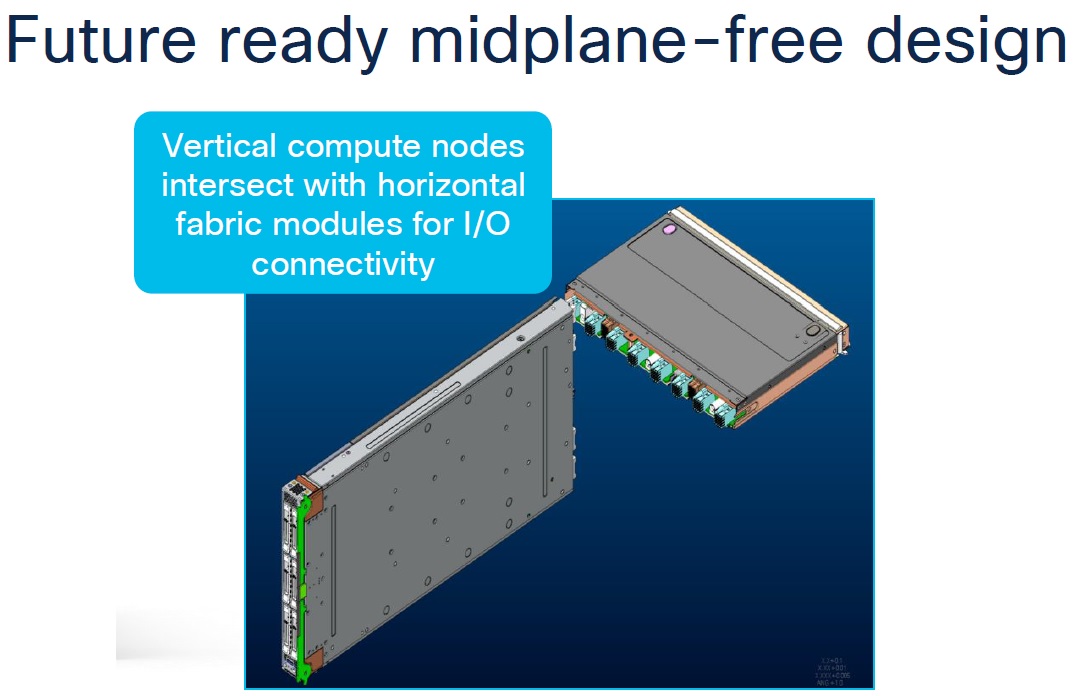

در شاسی UCS X9508، ارتباط Compute Node با شبکه بدون عبور از Data Midplane انجام می‌شود. با قرار گرفتن Compute Node یا سرورها در شاسی، کارت VIC از طریق کانکتورهای مستقیم به دو Intelligent Fabric Module (IFM) متصل می‌شود؛ مسیری کوتاه‌تر که پیچیدگی داخلی و محدودیت‌های ارتقای نسل‌های آینده را حذف می‌کند.

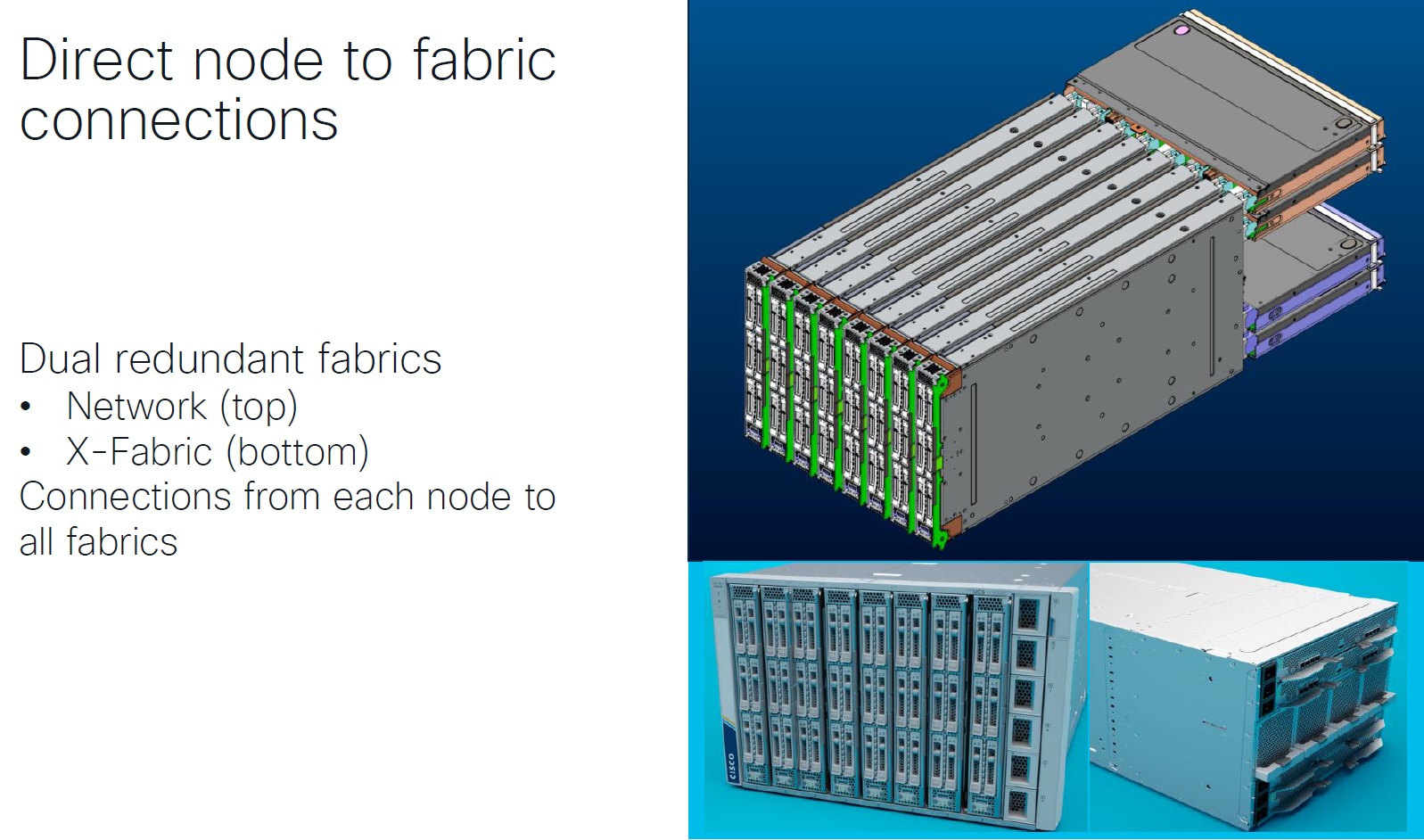

هر Node به دو سوئیچ Fabric Interconnect مستقل A و B دسترسی دارد. بنابراین، خرابی یک IFM یا قطع یکی از مسیرهای ارتباطی باعث از دسترس خارج‌شدن کامل سرور نمی‌شود و ترافیک می‌تواند از Fabric دوم ادامه پیدا کند.

ترافیک شبکه، Storage و Management همگی از طریق Cisco VIC وارد Unified Fabric شده و توسط IFM به Fabric Interconnect منتقل می‌شوند.

در مدل 100G، هر IFM می‌تواند یک لینک 100G یا چهار مسیر 25G برای هر Compute Node فراهم کند. به این ترتیب، با اتصال همزمان به Fabric A و B، پهنای باند تجمیعی هر Node می‌تواند به 200Gbps برسد.
