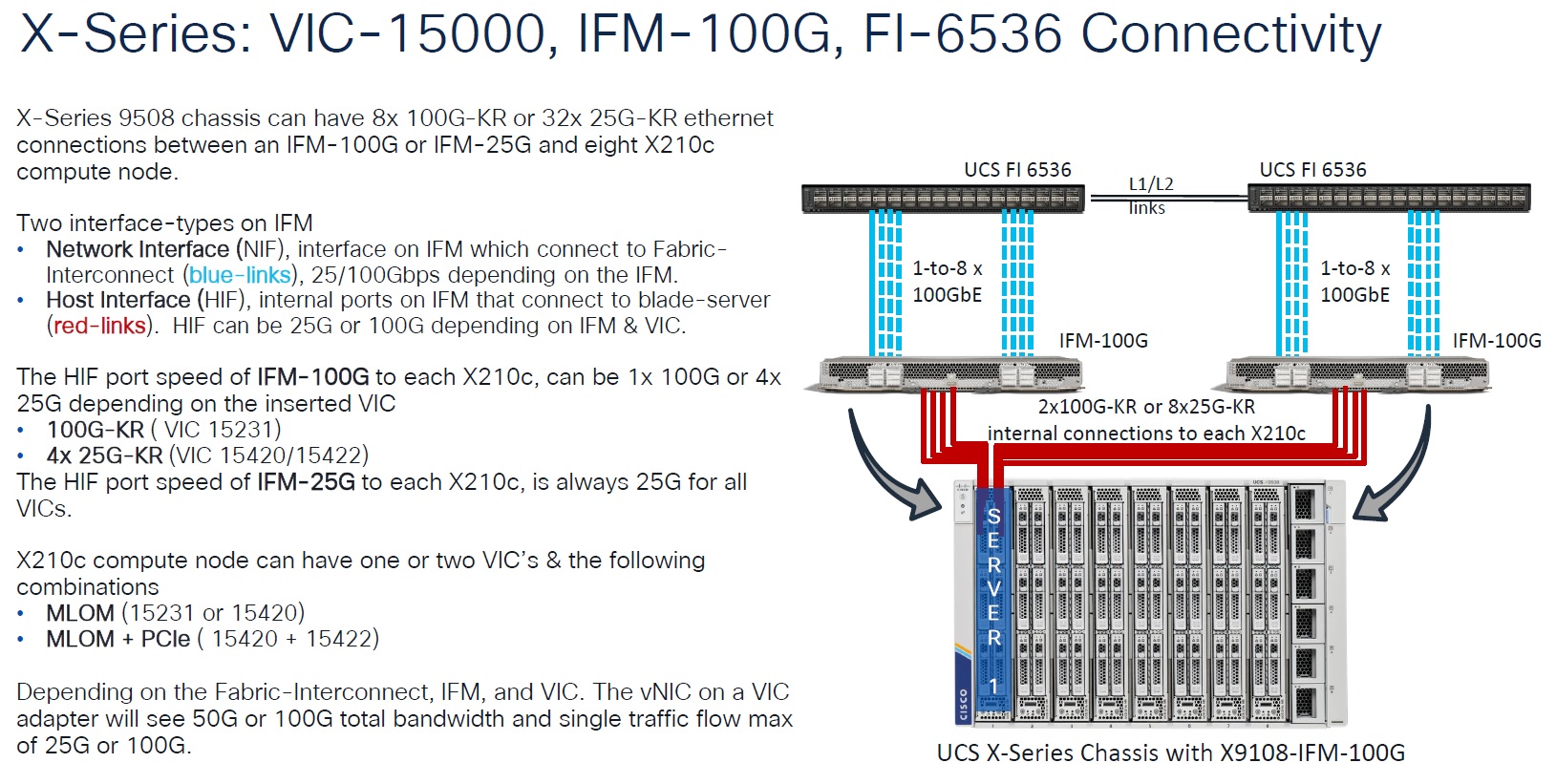

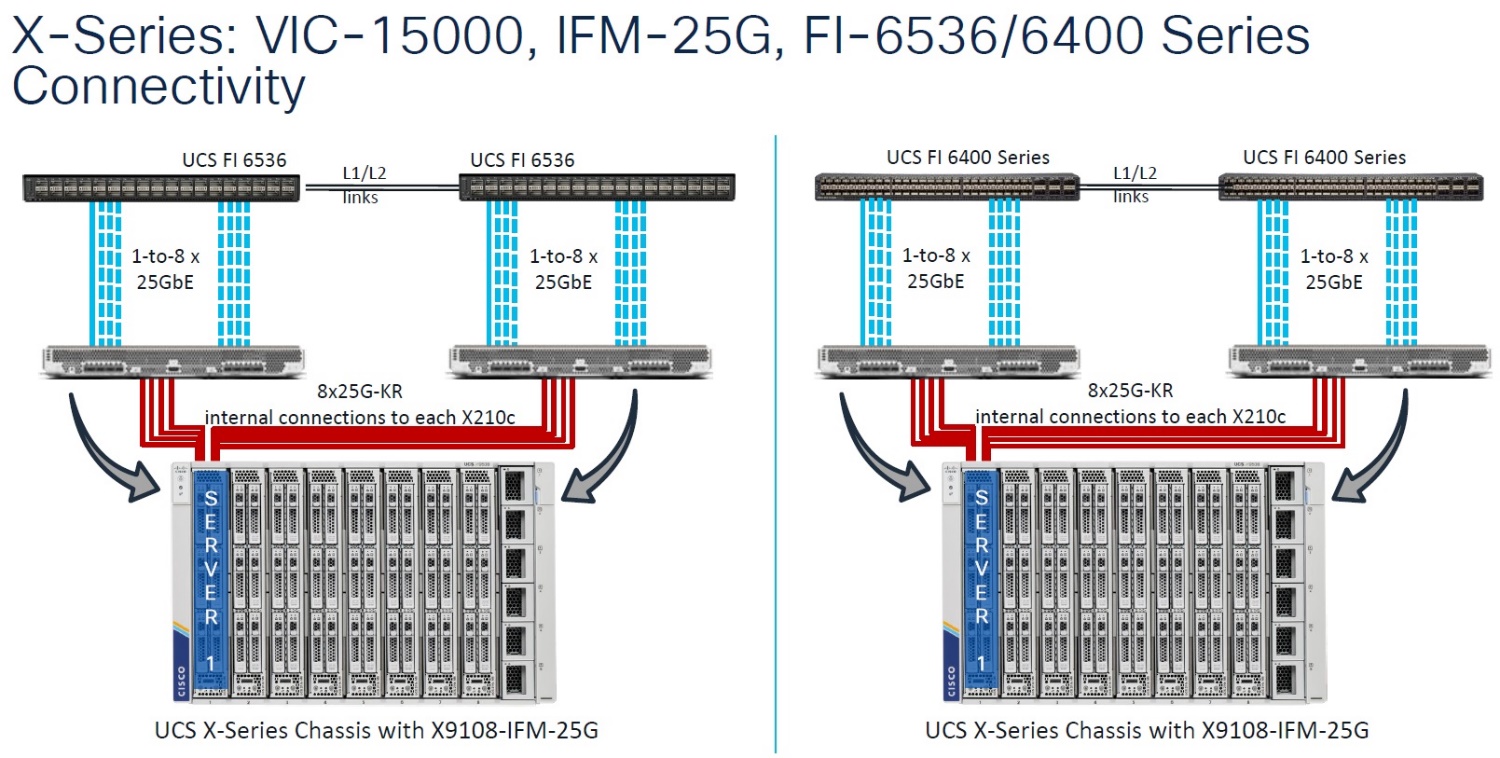

نحوه اتصال VIC، IFM و Fabric Interconnect

در شاسی UCS X9508 مسیر ارتباطی سرورها به‌صورت ساده و مستقیم طراحی شده است. کارت VIC داخل Compute Node نصب می‌شود و هنگام قرارگرفتن Node در شاسی، از طریق کانکتورهای مستقیم به هر دو IFM متصل می‌شود. این طراحی به Data Midplane نیاز ندارد و مسیر انتقال داده را کوتاه‌تر و ارتقای نسل‌های بعدی شبکه را ساده‌تر می‌کند.

در پشت شاسی، IFM-A به Fabric Interconnect-A و IFM-B به Fabric Interconnect-B متصل می‌شود. به این ترتیب، هر Node دو مسیر فعال و مستقل برای ارسال ترافیک دارد و با قطع یکی از Fabricها، مسیر دوم همچنان فعال باقی می‌ماند.

تمام ترافیک‌های Storage، LAN و Management ابتدا توسط کارت VIC ایجاد شده و سپس از طریق IFM به سوئیچ‌های Fabric Interconnect منتقل می‌شوند.
