معماری ISE

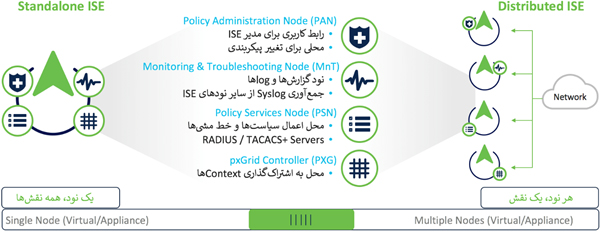

هر نود (node) می تواند یک یا چند نقش از چهار نقش یا شخصیت اصلی ممکن برای ISE را برعهده بگیرد. نود مدیریت سیاست (Policy Administration Node) یا Policy Administration Node جایی است که پیکربندی در آن رخ می‌دهد. نود نظارت و عیب‌یابی (Monitoring & Troubleshooting Node) یا (MnT) تمام جزییات sessionها را برای طولانی مدت ذخیره کرده و همچنین گزارش‌ها و پرس و جوها (queries) را ثبت و ذخیره می‌نماید. علاوه بر این ارسال کننده‌ logها نیز می‌باشد.

نود خدمات خط مشی (Policy Services Node) یا (PSN) وظیفه رسیدگی به تمام درخواست های RADIUS یا TACACS و همچنین میزبانی پورتال‌ها را برعهده دارد. کنترل کننده pxGrid (pxGrid Controller) یا (PXG) داده‌های context را با سایر راه‌کارهای ادغام شده به اشتراک گذاشته و به روز می‌کند. این نقش ها ممکن است همگی در یک نود در استقرارهای کوچکتر ادغام شوند یا ممکن است بر روی نودهای جداگانه توزیع شوند تا مقیاس ISE را بتوان افزایش داد.

در استقرارهای بزرگ ISE حداکثر دو نود PAN، دو نود MnT و ۵۰ نود PSN و PXG را می‌توان نصب نمود. از این ۵۰ نود حداکثر ۴ نود می‌تواند نقش PXG را ایفا نماید. این نودهای ISE را می‌توان به صورت فیزیکی (Appliance)، ماشین مجازی و یا بر روی ابر نصب نمود.
